Werft-Portalkran Kabel im Fokus: Technische Anforderungen, Belastungsmechanismen und Zukunftstrends moderner Energieversorgungssysteme im Schiffbau

Warum Werft-Portalkran-Kabel eine Schlüsselrolle im Schiffbau spielen？

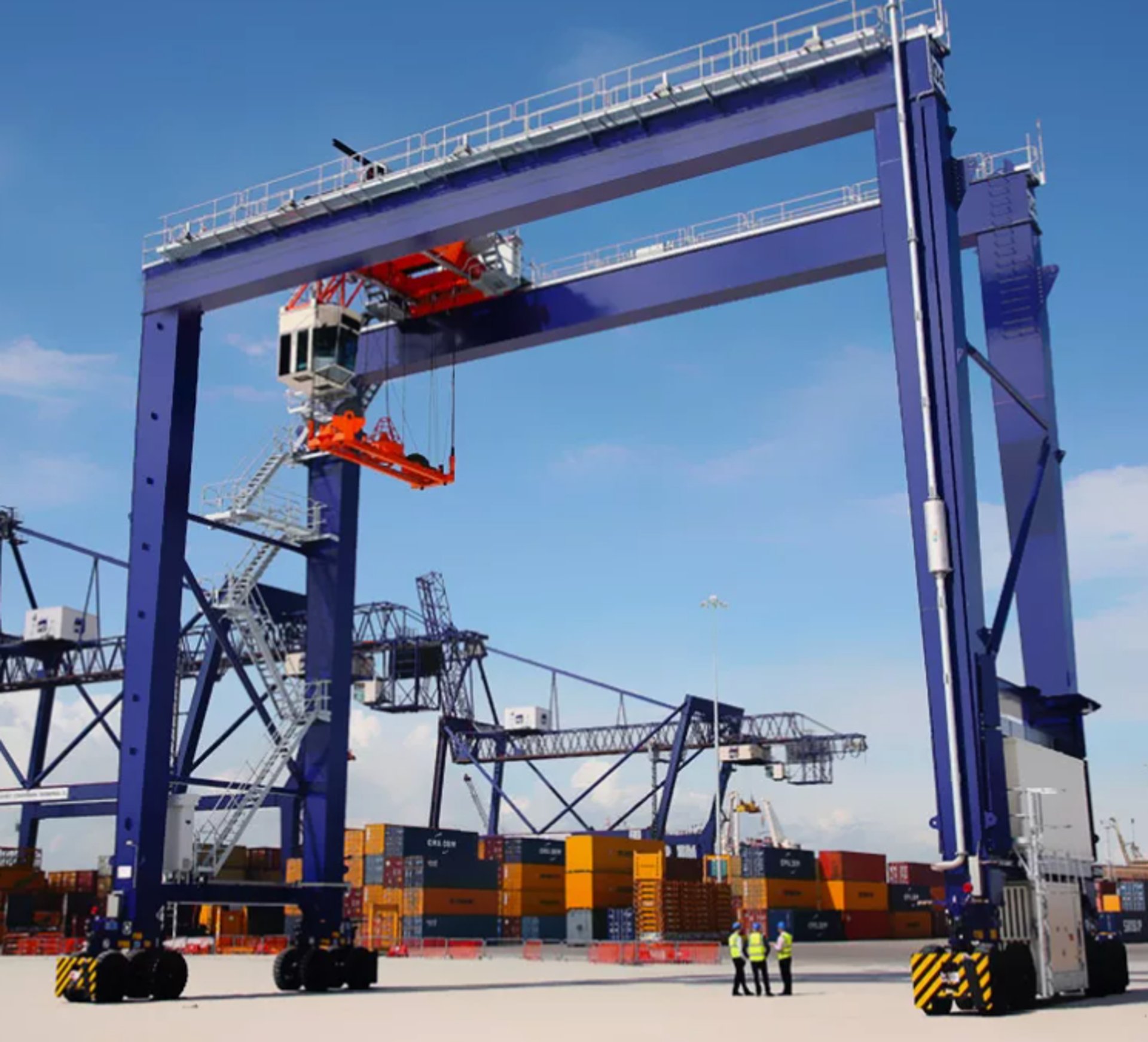

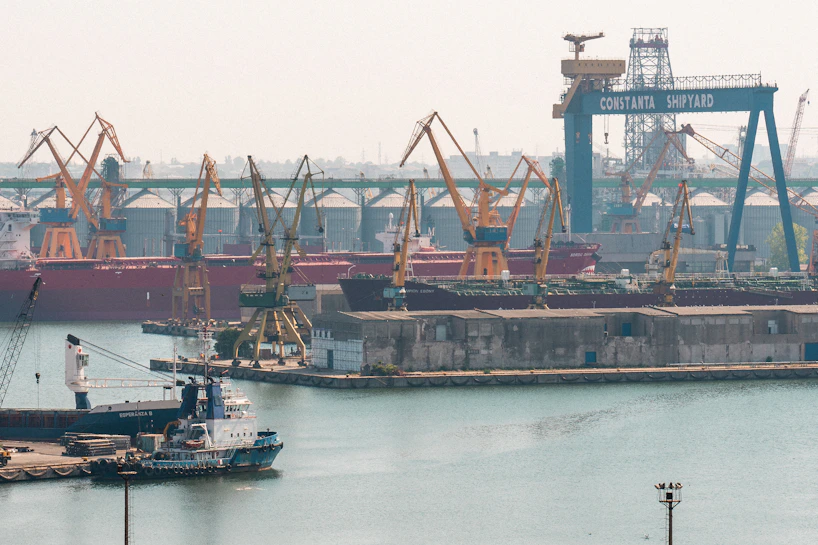

Im modernen Schiffbau gehören Werft-Portalkrane zu den zentralen Infrastrukturelementen der Schwerlastlogistik. Sie bewegen tonnenschwere Rumpfsektionen, Maschinenmodule und komplette Blocksegmente mit höchster Präzision. Je nach Ausführung erreichen moderne Werft-Portalkrane Tragfähigkeiten von 100 bis über 900 Tonnen sowie Spannweiten von bis zu 160 Metern.

Während Struktur, Hubwerk und Steuerung häufig im Mittelpunkt technischer Betrachtungen stehen, wird ein kritischer Bestandteil oft unterschätzt: das Kabelsystem.

Denn unabhängig von Tragfähigkeit oder Automatisierungsgrad gilt:

Die Betriebssicherheit eines Werft-Portalkrans ist nur so zuverlässig wie sein Energie- und Steuerleitungssystem.

Ein Ausfall der Kranleitung kann zu:

• vollständigem Produktionsstillstand,

• Sicherheitsrisiken beim Schwerlasthandling,

• hohen Reparaturkosten,

• sowie erheblichen Verzögerungen im Schiffbauprozess führen.

Gerade in Werften, wo Produktionsketten eng getaktet sind, entstehen durch ungeplante Stillstände schnell Kosten im fünf- bis sechsstelligen Bereich pro Tag.

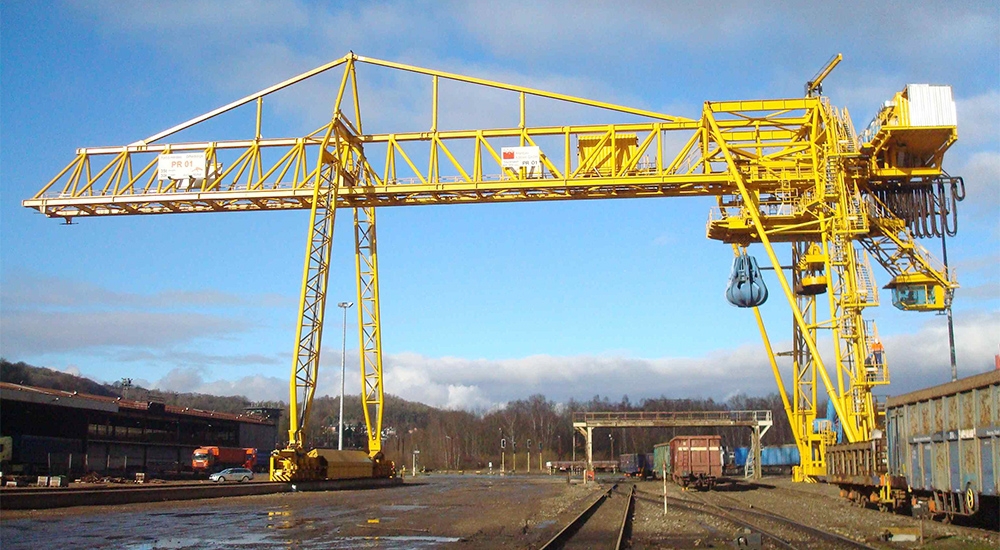

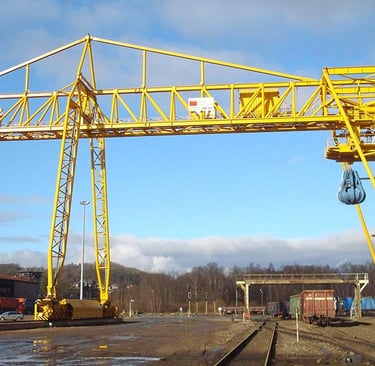

Aufbau und Funktionsweise moderner Werft-Portalkrane

Werft-Portalkrane gehören zu den größten und komplexesten Hebesystemen des modernen Schwermaschinenbaus. Im Gegensatz zu konventionellen Industrie-Portalkranen sind sie speziell für die Handhabung großformatiger Schiffbaublöcke, Maschinenmodule und Rumpfsektionen ausgelegt und erreichen heute Tragfähigkeiten von mehreren hundert bis über 2.000 Tonnen sowie Spannweiten von mehr als 180 Metern.

Tragwerksstruktur und Hauptkomponenten

Das Grundkonzept moderner Werft-Portalkrane basiert auf einer hochsteifen Portalrahmenstruktur, die typischerweise aus folgenden Kernbaugruppen besteht:

Hauptträger / Brückenträger

Der Hauptträger bildet das primäre lasttragende Element des Gesamtsystems und wird meist als geschweißter Kastenträger mit variabler Querschnittsgeometrie ausgeführt.

Diese Bauweise bietet:

• hohe Biege- und Torsionssteifigkeit,

• optimierte Materialausnutzung bei großen Spannweiten,

• reduzierte Durchbiegung unter asymmetrischer Last.

Starrbein- und Flexbein-Konstruktion

Ein charakteristisches Merkmal vieler Werft-Portalkrane ist das Rigid-Flexible-Leg-Design, bestehend aus:

• Starrbein (Rigid Leg): starre Verbindung zum Hauptträger zur Aufnahme der Hauptlasten

• Flexbein (Flexible Leg): gelenkige bzw. semi-flexible Anbindung zur Kompensation struktureller Dehnungen

Diese Konstruktion dient dem Ausgleich von:

• thermischer Längenausdehnung des Hauptträgers,

• Schienenfluchtungsfehlern,

• Fundamentsetzungen,

• asymmetrischen Wind- und Lastbeanspruchungen.

Sie reduziert strukturelle Zwangsspannungen erheblich und gilt als Standard bei Großspannweiten-Werftkranen.

Hub- und Katzfahrsysteme

Moderne Werft-Portalkrane verfügen häufig über Mehrwagen- bzw. Doppelkatzsysteme, um komplexe Schwerlasthandhabungen zu ermöglichen:

Typische Konfigurationen:

• Zwei unabhängige Hauptkatzen

• Ober- und Unterkatzenanordnungen

• Synchronisierte Tandemhubsysteme

• Hilfshubwerke für Präzisionsmontage

Dadurch können folgende Operationen realisiert werden:

• Tandemhub schwerer Schiffsektionen

• Wenden und Rotieren von Rumpfsegmenten

• Mikrorotation in der Luft

• Präzises Positionieren im Millimeterbereich

Diese hochkomplexen Bewegungsabläufe stellen extreme Anforderungen an Steuerungs- und Energieversorgungssysteme.

Fahrwerks- und Positioniersystem

Der gesamte Kran verfährt auf bodengeführten Schienenanlagen entlang der Werft.

Dabei kommen typischerweise zum Einsatz:

• mehrbogige Fahrwerke mit Lastverteilungssystemen,

• frequenzgeregelte Fahrantriebe,

• Anti-Sway-/Schwingungsdämpfungssysteme,

• laser- oder sensorbasierte Positionierhilfen.

Da Schiffbaublöcke häufig mit Toleranzen <10 mm positioniert werden müssen, ist die Fahr- und Regelgenauigkeit des Gesamtsystems entscheidend. Moderne Regelungsalgorithmen zielen explizit auf minimale Pendelwinkel, hohe Positionierpräzision und dynamische Stabilität ab.

Einfluss äußerer Lasten auf die Kranstruktur

Aufgrund ihrer enormen Abmessungen zählen Windlasten zu den dominierenden Auslegungsparametern von Werft-Portalkranen.

Insbesondere kritisch sind:

• Böeninduzierte Querschwingungen

• Vortex-Shedding-Effekte

• Resonanzphänomene bei Teilbelastung

• Seitenlasten auf Portalbeine und Träger

Vollmaßmessungen zeigen, dass Windlasten bei Werft-Portalkranen einen erheblichen Anteil an der Gesamtstrukturbeanspruchung ausmachen und die dynamische Auslegung wesentlich beeinflussen.

Besondere Anforderungen an Kabelsysteme in Werft-Portalkran-Anwendungen

Die elektrischen Leitungs- und Kabelsysteme von Werft-Portalkranen gehören zu den am stärksten beanspruchten Energieführungssystemen im industriellen Umfeld.

Im Gegensatz zu stationären Energieverteilungen müssen diese Kabel unter extremen dynamischen, mechanischen und klimatischen Belastungen dauerhaft zuverlässig funktionieren.

Extreme Bewegungsprofile und Verfahrwege

Werft-Portalkrane arbeiten typischerweise mit außergewöhnlich großen Bewegungsräumen:

Bewegungsachse Typischer Bereich

Kranfahrweg 50–300 m

Katzfahrweg 30–100 m

Hubhöhe 30–80 m

Diese Dimensionen führen zu:

• sehr langen frei bewegten Kabelstrecken,

• hohen Eigenlasten der Leitung,

• erhöhten Zugkräften im Leitungssystem,

• komplexen Biege-/Torsionswechselbeanspruchungen.

Insbesondere bei Festoon- oder Trommelsystemen entsteht dadurch ein hochdynamisches Belastungskollektiv.

Multidirektionale Dynamikbeanspruchung

Im Gegensatz zu Standardkranen wirken bei Werft-Portalkranen oft kombinierte Bewegungen gleichzeitig:

• Längsfahrt des Gesamtkrans

• Querfahrt der Katze

• Hub-/Senkbewegung

• Tandemhub-Synchronisierung

• Lastrotation / Mikroverstellung

Dadurch entstehen komplexe überlagerte Beanspruchungen auf das Kabel:

Resultierende Belastungsarten:

• Wechselbiegung

• Zug-/Entlastungszyklen

• Torsion / Verdrillung

• Schocklasten

• Resonanzschwingungen

Die resultierende Beanspruchung liegt deutlich über typischen Industriekran-Anwendungen.

Hohe mechanische Dauerbeanspruchung und Lebensdaueranforderungen

Werft-Portalkrane arbeiten meist im Mehrschichtbetrieb mit hoher Taktzahl.

Daraus resultieren:

• mehrere hunderttausend bis Millionen Biegezyklen pro Jahr

• extreme Anforderungen an Dauerbiegefestigkeit

• hohe Anforderungen an Mantelabriebfestigkeit

• gesteigerte Anforderungen an Zugentlastungsstrukturen

Kabelsysteme müssen daher für langfristige Dauerbewegung unter Schwerlastbedingungen ausgelegt werden.

Maritime Umwelteinflüsse

Die Werftumgebung zählt zu den aggressivsten Industrieumgebungen für Kabelsysteme.

Kritische Einflussfaktoren:

• Salznebel / Chloridbelastung

→ beschleunigte Korrosion metallischer Komponenten

• UV-Strahlung / Ozon

→ Polymeralterung und Mantelversprödung

• Öle / Schmierstoffe / Hydraulikmedien

→ chemische Materialdegradation

• Temperaturschwankungen

→ thermomechanische Materialermüdung

• Hohe Luftfeuchtigkeit / Kondensation

→ Isolationsalterung / Feuchtigkeitsmigration

Daher sind Standard-PVC-Leitungen für diese Anwendung technisch ungeeignet.

Erhöhte Anforderungen durch Frequenzumrichter und Digitalisierung

Moderne Werft-Portalkrane verwenden nahezu ausschließlich:

• Frequenzumrichter-geregelte Antriebe

• SPS-/Bus-Steuerungen

• Sicherheitssteuerungen

• Echtzeit-Feedback-Systeme

• Sensorik für Last- und Positionsüberwachung

Hieraus entstehen zusätzliche Anforderungen an die Kabel:

Elektrische Anforderungen:

• hohe EMV-Schirmwirkung

• geringe kapazitive Verluste

• Frequenzumrichterbeständigkeit

• geringe Impedanzschwankungen

• zuverlässige Hybridintegration von Power + Data

Konsequenz für die Kabelauslegung

Die Konstruktion eines Werft-Portalkran-Kabels erfordert daher eine deutlich spezialisiertere Auslegung als bei herkömmlichen Kranleitungen.

Entscheidende Designmerkmale moderner Spezialleitungen sind:

• feinstdrähtige Klasse-6-Leiter

• torsionsoptimierte Verseilung

• aramidverstärkte Zugentlastung

• PUR-/TPE-Spezialmäntel

• hochfeste Innenmantelkonstruktionen

• EMV-optimierte Schirmsysteme

Mechanische Belastungsmechanismen und ihre Auswirkungen auf die Kabellebensdauer

Die Lebensdauer eines Werft-Portalkran-Kabels wird in der Praxis nur selten durch seine elektrische Belastbarkeit begrenzt – der dominierende Ausfallfaktor ist nahezu immer die mechanische Ermüdung infolge zyklischer dynamischer Beanspruchung. Untersuchungen an dynamischen Energiekabeln zeigen, dass insbesondere wiederholte Biegebeanspruchung zu den maßgeblichen lebensdauerbestimmenden Lastfällen zählt.

Da Werft-Portalkrane mehrere Bewegungsachsen kombinieren und unter hoher Taktzahl betrieben werden, entsteht ein komplexes mehrachsiges Belastungskollektiv, das deutlich über Standard-Krananwendungen hinausgeht.

Zyklische Wechselbiegung als primärer Ermüdungsmechanismus

Bei jeder Fahr-, Hub- oder Trommelbewegung wird das Kabel wiederholt gebogen und rückgebogen.

Dabei entstehen in den Leiterlitzen und Isolationsschichten wechselnde Zug- und Druckspannungen.

Die Folgen langfristiger Wechselbiegung sind:

• Drahtbruch einzelner Kupferlitzen

• Progressiver Leiterquerschnittsverlust

• Erhöhung des elektrischen Widerstands

• Lokale Erwärmung / Hotspots

• Vollständiger Leiterbruch

Insbesondere im Bereich definierter Umlenkpunkte, Rollen oder Trommelaufwicklungen konzentriert sich die Biegebeanspruchung lokal und führt dort zu beschleunigter Materialermüdung. Untersuchungen an dynamischen Leistungskabeln bestätigen, dass diese hochgekrümmten Zonen die kritischsten Ermüdungsbereiche darstellen.

Zugbeanspruchung und axiale Lastüberlagerung

Bei langen vertikalen oder halbvertikalen Kabelführungen wirken erhebliche axiale Zugkräfte auf das Leitungssystem.

Diese setzen sich zusammen aus:

• Eigengewicht des Kabels

• Dynamischen Beschleunigungskräften

• Stoßbelastungen bei Lastwechseln

• Zusatzlasten durch Windbewegung / Schwingung

Problematisch ist insbesondere die Überlagerung von Zug und Biegung:

Unter axialer Vorspannung verändert sich das mechanische Biege- und Torsionsverhalten des Kabels signifikant.

Experimentelle Untersuchungen an dynamischen Energiekabeln zeigen, dass steigende Zugkräfte die Torsions- und Biegesteifigkeit verändern und damit direkt Einfluss auf das Ermüdungsverhalten nehmen.

Wird die Zuglast nicht konstruktiv von separaten Verstärkungselementen aufgenommen, übertragen sich diese Kräfte direkt auf die Kupferleiter – mit stark reduzierter Lebensdauer als Folge.

Torsionsbeanspruchung und Verdrillungsinstabilität

In Werft-Portalkran-Anwendungen treten häufig Verdrehbeanspruchungen auf, beispielsweise durch:

• Trommelaufwicklung

• Unsymmetrische Katzbewegungen

• Mehrhakenbetrieb

• Windinduzierte Kabelrotation

• Installationsbedingte Resttorsion

Torsion führt zu:

• Relativbewegung zwischen Innenadern

• Spiralverlagerung der Verseillage

• Schirmdeformation

• Lokaler Druck-/Scherbeanspruchung der Isolation

Wird ein Kabel nicht torsionssymmetrisch konstruiert, kann sich ein sogenannter:

„Korkenzieher-“ bzw. „Hockling-Effekt“

entwickeln, bei dem sich das Kabel dauerhaft spiralisiert, verdrillt oder Schlaufen bildet.

Dies gilt als typischer Vorläufer eines vorzeitigen Totalausfalls bei schlecht ausgelegten Dynamikkabeln. Die zugrunde liegenden Mechanismen der Twist-to-Writhe-Instabilität sind in der Kabelmechanik gut dokumentiert.

Radialdruck und Quetschbelastung bei Trommelbetrieb

Bei trommelgeführten Werft-Portalkran-Kabeln entsteht zusätzlich ein oft unterschätzter Lastfall:

Radialkompression durch Wickellagen

Besonders bei Mehrlagenaufwicklung wirken:

• Flächenpressung durch obere Wickellagen

• Punktlasten an Trommelflanken

• Druckbeanspruchung an Führungsrollen

Diese Belastungen können verursachen:

• Ovalisierung des Kabelquerschnitts

• Innere Schichtverschiebung

• Lokale Isolationsquetschung

• Schädigung von Schirm- und Verstärkungslagen

Radialdruck zählt zu den wichtigsten Ausfallursachen bei nicht speziell für Trommelbetrieb ausgelegten Kabeln.

Abrasion, Fretting und interne Reibung

Neben makroskopischen Belastungen wirken im Kabelinneren mikromechanische Reibvorgänge:

• Litzenreibung unter Biegewechsel

• Reibung zwischen Verstärkungslagen

• Kontaktverschleiß an Umlenkpunkten

• Fretting zwischen Innenkomponenten

Materialuntersuchungen zeigen, dass viele Leiterbrüche nicht ausschließlich durch reine Ermüdung entstehen, sondern durch die Kombination aus:

Wear + Fretting + Fatigue

also Verschleiß, Mikrobewegung und zyklischer Belastung.

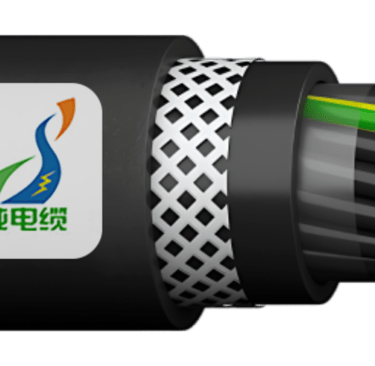

Werkstoff- und Konstruktionsprinzipien moderner Werft-Portalkran-Kabel

Um den extremen mechanischen Belastungen in Werft-Portalkran-Anwendungen standzuhalten, folgen moderne Spezialkabel hochentwickelten konstruktiven und werkstofftechnischen Designprinzipien.
Im Mittelpunkt steht dabei die gezielte Trennung elektrischer und mechanischer Lastpfade, sodass stromführende Leiter möglichst wenig mechanische Last aufnehmen müssen.

Feinstdrähtige Hochflexleiter (Klasse 6 / Sonderlitzen)

Der elektrische Leiter bildet das mechanisch sensibelste Element des Kabels.

Deshalb kommen typischerweise zum Einsatz:

• IEC 60228 Klasse-6-Leiter

• hochfeine Kupferlitzen mit optimiertem Litzenaufbau

• teilweise verzinnte Leiter gegen Korrosion

Vorteile:

• reduzierte Biegespannung pro Einzeldraht

• gleichmäßigere Spannungsverteilung

• höhere Dauerbiegefestigkeit

• geringere Bruchfortschrittsrate

Feindrähtige Leiter verbessern nachweislich die Ermüdungsbeständigkeit gegenüber starren Standardleitern erheblich.

Zentrale Zugentlastungselemente / Tragkerne

Eine der wichtigsten konstruktiven Innovationen moderner Kranleitungen ist die Integration tragender Verstärkungselemente.

Typische Materialien:

• Aramidfasern (Kevlar®)

• Polyester-Hochmodulgarne

• Stahlverstärkung (Sonderfälle)

Funktion:

Aufnahme axialer Zugkräfte außerhalb der stromführenden Leiter

Dadurch werden:

• Leiterdehnung minimiert

• Aderwanderung verhindert

• Biegeermüdung reduziert

• Lebensdauer signifikant erhöht

Dieses „Mechanical Load Path Separation“-Prinzip gilt heute als Stand der Technik für hochwertige Dynamikkabel.

Torsionsstabilisierende Flecht- und Verstärkungslagen

Zur Beherrschung komplexer Torsionsbeanspruchung werden eingesetzt:

• gegenläufige Flechtlagen

• Anti-Torsions-Geflechte

• textile Verstärkungsbänder

• torsionsbalancierte Armierungslagen

Diese verbessern:

• Drehmomentaufnahme

• Rückstellverhalten

• Formstabilität

• Vermeidung von Verseilwanderung

Optimierte Verseilgeometrie und Schlaglängen

Die Verseiltechnik beeinflusst direkt die dynamische Performance.

Hochwertige Werft-Portalkran-Kabel nutzen:

• kurzschlagige Verseilung

• konzentrische Mehrlagenverseilung

• torsionssymmetrische Kernanordnung

• abgestimmte Schlagrichtungswechsel

Dadurch wird erreicht:

• homogenere Spannungsverteilung

• minimierte Innenaderwanderung

• reduzierte Torsionsneigung

• verbessertes Rückstellverhalten nach Belastung

Hochleistungs-Mantelwerkstoffe

Der Außenmantel fungiert als primäre Schutzschicht gegen Umwelt- und Abrasionsbelastung.

PUR / TPU (Polyurethan)

Besonders geeignet für Werft-Portalkran-Kabel aufgrund von:

• sehr hoher Abriebfestigkeit

• hoher Weiterreißfestigkeit

• guter Hydrolysebeständigkeit

• exzellenter Öl-/Chemikalienresistenz

• hoher UV-/Ozon-Beständigkeit

PUR-basierte Spezialmäntel gelten heute als bevorzugte Lösung für dynamische Hafen- und Werftkabel.

Mehrschichtiger Innenaufbau zur Kraftverteilung

Moderne Hochleistungs-Kranleitungen verfügen häufig über komplexe Mehrlagenstrukturen:

• Leiter

• Primärisolation

• Innenbündelung

• Trennvliese / Gleitschichten

• Verstärkungslage

• Innenmantel

• Armierung / Flechtung

• Außenmantel

Diese Architektur ermöglicht:

• definierte Relativbewegung zwischen Schichten

• Reduktion interner Scherspannungen

• kontrollierte Lastverteilung

• Vermeidung lokaler Überbeanspruchung

Engineering statt Commodity-Produkt

Die Konstruktion moderner Werft-Portalkran-Kabel folgt daher keinem Standardkabelprinzip, sondern einer spezifischen mechanischen Systemauslegung.

Ein hochwertiges Kabeldesign basiert typischerweise auf:

• Lastkollektivanalyse

• Biegeradius-/Trommelanalyse

• Zugkraftberechnung

• Torsionssimulation

• Lebensdauerabschätzung mittels Fatigue-Modellierung

Wie in der Forschung zu dynamischen Energiekabeln gezeigt wird, ist eine belastungsorientierte mechanische Modellierung heute essenziell für zuverlässige Lebensdauerprognosen.

Typische Ausfallmechanismen und Schadensbilder in der Praxis

Trotz sorgfältiger Auslegung und hochwertiger Materialien zeigen Felddaten aus Hafen-, Werft- und Schwerlastkrananwendungen, dass dynamisch beanspruchte Kranleitungen in der Praxis klar wiederkehrenden Schadensmustern unterliegen.

Die meisten Ausfälle entwickeln sich nicht schlagartig, sondern progressiv als Folge kumulativer mechanischer, thermischer und umweltbedingter Alterungsprozesse. Untersuchungen zu Hafenkranleitungen bestätigen, dass mechanische Ermüdung und Fehlanwendung die dominierenden Ausfallursachen darstellen.

Leiterbruch durch Biegeermüdung

Der häufigste Ausfallmechanismus bei Werft-Portalkran-Kabeln ist der progressive Bruch einzelner Kupferlitzen infolge zyklischer Wechselbiegung.

Typischer Schadensverlauf:

1.Mikrorissbildung in Einzeladern

2.Progressiver Litzenbruch

3.Querschnittsreduzierung des Leiters

4.Lokale Erwärmung / Widerstandserhöhung

5.Vollständiger Leiterausfall

Besonders gefährdet sind:

• Umlenkbereiche

• Trommel-Einlaufzonen

• Übergänge zwischen fixierten und bewegten Leitungsabschnitten

Da dieser Schaden zunächst nur einzelne Litzen betrifft, zeigt sich das Fehlerbild oft zuerst als intermittierende Signal- oder Leistungsunterbrechung unter Bewegung, bevor ein Totalausfall eintritt. Das entspricht typischen Beobachtungen aus Continuous-Flex-Kabelanalysen im Port-Crane-Bereich.

Mantelabrieb und Außenmantelversagen

Der Außenmantel stellt die primäre Schutzbarriere gegen Umwelt- und Kontaktbeanspruchung dar.

In der Praxis gehört abrasiver Verschleiß zu den häufigsten sichtbaren Schadensbildern.

Hauptursachen:

• Verschlissene Rollen/Führungen

• Falsche Kabelwagengeometrie

• Zu kleine Umlenkradien

• Kontakt mit Stahlkonstruktionen

• Fremdkörper / abrasive Partikel

Folgeschäden:

• Freilegung innerer Verstärkungslagen

• Feuchtigkeitseintritt

• Chemische Degradation

• Beschleunigte Innenstrukturermüdung

Torsionsbedingte Innenaderwanderung und Korkenziehereffekt

Unzureichend torsionsoptimierte Kabel neigen bei komplexen Bewegungsprofilen zu innerer Strukturinstabilität.

Typische Symptome:

• Spiralverformung des Gesamtkabels

• Sichtbare Schlaufenbildung

• Rotationsinstabilität beim Hängen

• Verdickungen / lokale Aufwerfungen

Dieser sogenannte Korkenzieher- bzw. Hockling-Effekt gilt als klassischer Vorläufer struktureller Kabelzerstörung und ist ein Hinweis auf Übertorsion oder konstruktive Fehlanpassung. Die zugrunde liegenden Instabilitätsmechanismen sind in der Kabelmechanik umfassend beschrieben.

Quetsch- und Druckschäden im Trommelbetrieb

Bei Trommel- und Reelsystemen treten häufig radiale Kompressionsschäden auf.

Besonders kritisch:

• Mehrlagenaufwicklung

• Ungleichmäßige Wickelspannung

• Flankenpressung an Trommelseiten

• Überfahren unter Vorspannung

Folgen:

• Querschnittsovalisation

• Isolationsquetschung

• Schirmdeformation

• Delamination innerer Schichten

Diese Schäden bleiben oft lange unsichtbar und werden erst nach elektrischer Fehlfunktion erkannt.

Korrosions- und Umweltschäden

In maritimen Werftumgebungen beschleunigen aggressive Umwelteinflüsse die Materialalterung erheblich.

Kritische Schadensbilder:

• Grünspanbildung an Kupferleitern

• Korrosion metallischer Schirmgeflechte

• Hydrolyse empfindlicher Polymerwerkstoffe

• UV-bedingte Mantelversprödung

• Ozonrissbildung

Besonders problematisch ist Feuchtigkeitseintritt über kleinste Mantelverletzungen, da dieser zu einer schleichenden Degradation der gesamten Innenstruktur führen kann.

EMV- und Schirmversagen bei digitalisierten Krananlagen

Mit zunehmender Automatisierung steigt die Relevanz elektromagnetischer Verträglichkeit.

Schirmversagen führt häufig zu:

• sporadischen Sensorfehlern

• Bus-Kommunikationsabbrüchen

• Encoder-Störungen

• Fehlfunktionen frequenzgeregelter Antriebe

Gerade in hochautomatisierten Werft-Portalkranen kann ein EMV-bedingter Kabelschaden trotz intakter Leistungsleiter zu vollständigem Anlagenstillstand führen.

Auswahlkriterien für die richtige Werft-Portalkran-Leitung

Die Kabelauswahl sollte niemals ausschließlich nach Querschnitt erfolgen.

Entscheidende Parameter:

Mechanische Kriterien

• Mindestbiegeradius

• Zugfestigkeit

• zulässige Beschleunigung

• Torsionswinkel

• Zyklusfestigkeit

Elektrische Kriterien

• Betriebsspannung

• Stromtragfähigkeit

• EMV-Anforderungen

• Frequenzumrichtertauglichkeit

Umweltkriterien

• Temperaturbereich

• UV-/Ozonbeständigkeit

• Öl-/Chemikalienresistenz

• Salzwasserbeständigkeit

Zukunftstrends: Smart Cables, Condition Monitoring und Predictive Maintenance

Mit dem Fortschritt von Industrie 4.0, digitalem Schiffbau und automatisierter Werftlogistik entwickelt sich das klassische Kranleitungssystem zunehmend zu einem intelligent überwachten mechatronischen System.

Vom passiven Kabel zum intelligenten Sensorkabel

Moderne „Smart Cable“-Konzepte integrieren Sensorik direkt in die Kabelstruktur.

Typische integrierte Sensorelemente:

• Temperatursensoren

• Dehnungsmessstreifen

• Faseroptische Sensoren

• Vibrationssensoren

• Feuchtigkeitssensorik

Diese ermöglichen eine kontinuierliche Echtzeitüberwachung des Kabelzustands und bilden die Grundlage für zustandsbasierte Instandhaltung. Smart-Cable-Diagnostik wird zunehmend als Zukunftsmodell für kritische Kabelinfrastruktur betrachtet.

Condition Monitoring in Echtzeit

Condition-Monitoring-Systeme erfassen heute bereits:

• Zugkräfte im Kabel

• Biegezyklen

• Temperaturprofile

• Vibrationsspektren

• Kabelwagen-/Schleppkettenkräfte

Praxisbeispiele aus der Kranindustrie zeigen, dass sensorbasierte Überwachungssysteme bereits erfolgreich bei RMG- und Containerkranen eingesetzt werden, um Verschleiß frühzeitig zu erkennen.

Predictive Maintenance durch KI-gestützte Lebensdauerprognose

Der nächste Entwicklungsschritt ist die Nutzung von Machine Learning und KI zur Vorhersage der Restlebensdauer.

Dabei werden Sensordaten kombiniert mit:

• Lastkollektiven

• Bewegungsprofilen

• Wetter-/Umgebungsdaten

• Historischen Schadensdaten

Ziel ist:

Weg von reaktiver Wartung – hin zu prognosebasierter Lebensdauersteuerung.

Aktuelle Forschungsarbeiten zeigen, dass KI-basierte Modelle Anomalien und Frühschäden in dynamischen Kabelsystemen bereits in sehr frühen Schadensstadien erkennen können.

Digital Twin Integration

Zukünftige Werft-Portalkrane werden Kabelsysteme als Teil des digitalen Anlagenzwillings modellieren.

Ein Digital Twin ermöglicht:

• virtuelle Last- und Lebensdauerberechnung in Echtzeit

• simulationsgestützte Wartungsplanung

• Schadenslokalisierung vor Ort

• kontinuierliche Modellkalibrierung anhand Sensordaten

Digitale Zwillinge gelten als einer der wichtigsten Zukunftstrends im Sicherheits- und Lifecycle-Management dynamischer Kabelsysteme.

Fazit

Werft-Portalkran-Kabel zählen zu den technisch anspruchsvollsten dynamischen Leitungssystemen der modernen Schwerindustrie.

Kaum eine andere industrielle Anwendung vereint derart extreme Anforderungen hinsichtlich:

• Biegewechselbeanspruchung

• Zug-/Torsionslasten

• Radialdruck im Trommelbetrieb

• Umwelt- und Korrosionsbeständigkeit

• EMV-Sicherheit

• Lebensdauer unter Dauerbetrieb

Die Praxis zeigt eindeutig, dass Standard- oder lediglich „verstärkte“ Kranleitungen diesen Anforderungen langfristig nicht genügen.

Vielmehr erfordert die zuverlässige Auslegung von Werft-Portalkran-Kabeln einen ganzheitlichen Engineering-Ansatz, basierend auf:

• detaillierter Bewegungs- und Lastanalyse,

• applikationsspezifischer Materialauswahl,

• mechanisch optimierter Kabelarchitektur,

• sowie digital unterstützten Instandhaltungsstrategien.

👉Gleichzeitig verändert die Digitalisierung die Rolle des Kabels grundlegend:

Das Kabel entwickelt sich vom passiven Verbrauchsbauteil zum intelligent überwachten Systemelement.

Mit Smart Cables, KI-gestützter Zustandsdiagnose und Digital-Twin-Integration entsteht eine neue Generation hochintelligenter Energieversorgungssysteme, die künftig maßgeblich zur Verfügbarkeit, Sicherheit und Wirtschaftlichkeit moderner Werft-Portalkrane beitragen wird.

👉Für Hersteller, Betreiber und Ingenieure gilt daher:

Wer maximale Performance aus einem Werft-Portalkran herausholen will, muss das Kabelsystem als strategische Kernkomponente behandeln – nicht als austauschbares Zubehör.
