STS-Krankabel im Fokus: Technologische Anforderungen, Normen und Zukunftstrends im Hafenbetrieb

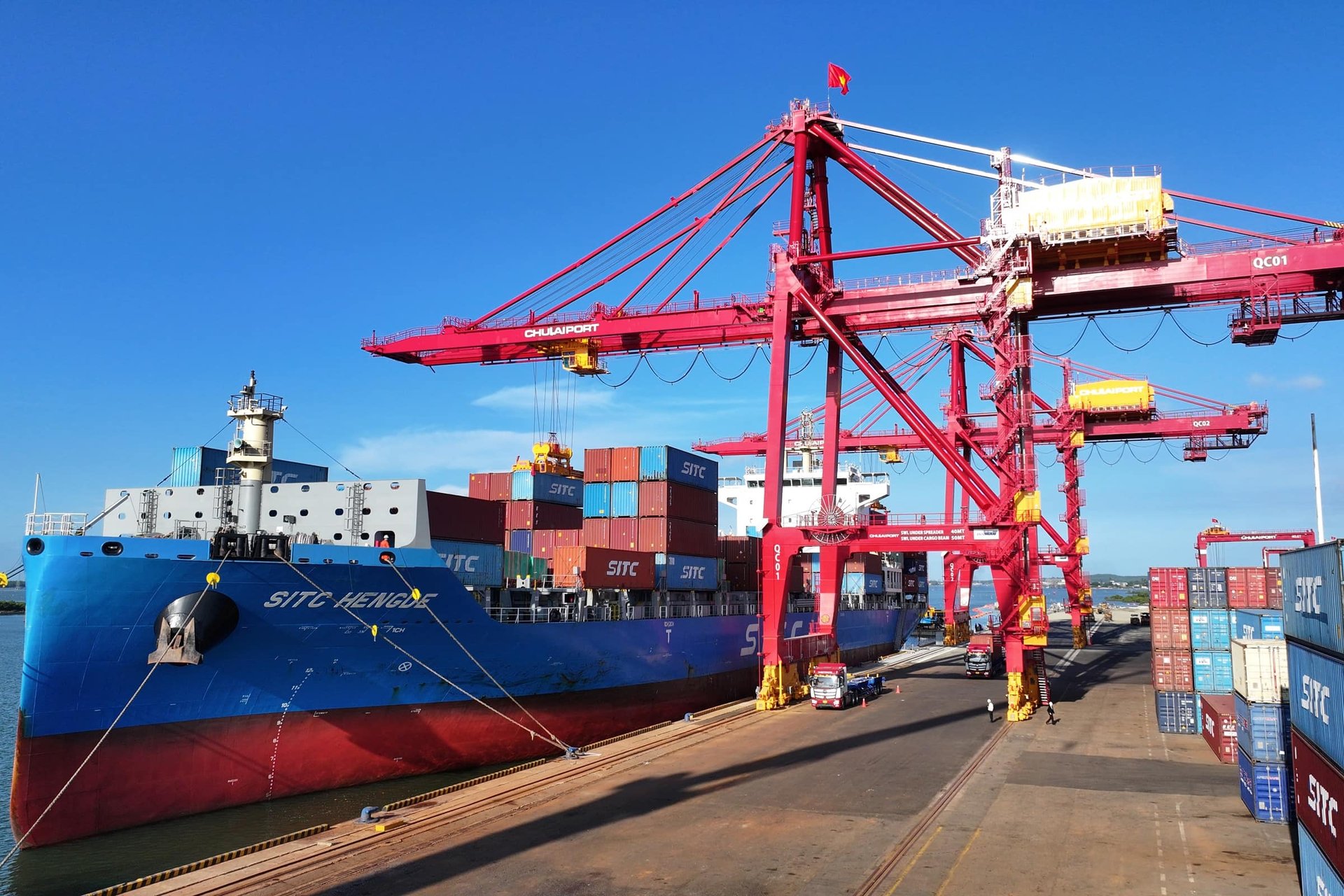

Bedeutung von STS-Kranen im globalen Handel

Der globale Warenhandel ist in den letzten Jahrzehnten durch eine stetige Zunahme des Containerverkehrs geprägt worden. Nach Angaben internationaler Branchenanalysen werden heute über 80 % des weltweiten Güterhandelsvolumens über den Seeweg abgewickelt, wobei Containerisierung als zentraler Effizienztreiber gilt. In diesem hochgradig standardisierten und zeitkritischen Logistiksystem nehmen Ship-to-Shore-Krane (STS-Krane) eine Schlüsselrolle ein.

STS-Krane bilden die Schnittstelle zwischen maritimer und landseitiger Logistik. Sie ermöglichen den direkten und effizienten Umschlag von Containern zwischen Containerschiffen und Terminalfahrzeugen oder Lagerflächen. Ihre Leistungsfähigkeit bestimmt maßgeblich die Umschlagkapazität eines Hafens sowie die Liegezeiten von Schiffen – zwei entscheidende Faktoren im globalen Wettbewerb der Häfen.

Mit dem Trend zu immer größeren Containerschiffen – sogenannten Ultra Large Container Vessels (ULCVs) mit Kapazitäten von über 20.000 TEU – steigen die Anforderungen an Reichweite, Tragfähigkeit und Präzision der STS-Krane kontinuierlich. Moderne Anlagen müssen nicht nur größere Spannweiten überbrücken, sondern gleichzeitig eine hochpräzise Positionierung bei minimalen Zykluszeiten gewährleisten. Bereits geringfügige Verzögerungen im Umschlagprozess können erhebliche wirtschaftliche Auswirkungen entlang der gesamten Lieferkette verursachen.

Parallel dazu verändert die zunehmende Automatisierung die Anforderungen an Hafeninfrastrukturen grundlegend. Intelligente Steuerungssysteme, Fernbedienung sowie teil- oder vollautomatisierte Terminalprozesse erfordern eine hochzuverlässige und störungsfreie technische Infrastruktur. In diesem Kontext gewinnen neben mechanischen und strukturellen Komponenten insbesondere elektrische Systeme – und damit auch Kabeltechnologien – zunehmend an Bedeutung.

Obwohl Kabel oft als sekundäre Komponenten wahrgenommen werden, bilden sie in Wirklichkeit das „Nervensystem“ des STS-Krans. Sie übernehmen nicht nur die Energieversorgung leistungsstarker Antriebe, sondern auch die Übertragung sensibler Steuer- und Kommunikationssignale. Ihre Zuverlässigkeit und Leistungsfähigkeit haben somit direkten Einfluss auf:

• die Betriebssicherheit des Krans

• die Effizienz der Umschlagprozesse

• die Verfügbarkeit der gesamten Hafenanlage

Vor dem Hintergrund steigender Leistungsanforderungen, wachsender Automatisierung und verschärfter Umweltbedingungen im Hafenbetrieb wird deutlich, dass die Entwicklung und Optimierung von STS-Kabelsystemen eine zentrale Rolle für die Zukunft der globalen Logistik spielt. Diese Arbeit widmet sich daher der detaillierten Analyse der technischen Anforderungen, Konstruktionsprinzipien und Innovationspotenziale von STS-Krankabeln.

Grundstruktur und Funktionsweise eines STS-Krans

Ein moderner STS-Kran ist ein hochintegriertes mechatronisches System. Neben den bereits genannten Hauptkomponenten spielt die Synchronisation zwischen mechanischen Bewegungen und elektrischer Steuerung eine entscheidende Rolle. Studien aus der Hafenautomatisierung zeigen, dass bis zu 70 % der Umschlagsleistung direkt von der Steuerungspräzision abhängen.

Die vier Hauptmechanismen arbeiten dabei hochgradig koordiniert:

• Hebemechanismus: Verantwortlich für vertikale Lastbewegung mit hochpräziser Drehmomentregelung

• Laufkatzenmechanismus: Bestimmt die horizontale Positionierung entlang des Auslegers

• Nickmechanismus: Ermöglicht das Anheben des Auslegers zur Schiffsdurchfahrt

• Fahrwerk: Positioniert den gesamten Kran entlang der Kaikante

Die Integration von Vektor-Frequenzumrichtern ermöglicht eine kontinuierliche Anpassung von Drehmoment und Geschwindigkeit. Laut technischen Veröffentlichungen aus der Hafenlogistik kann dadurch die Positioniergenauigkeit auf ±2–5 cm verbessert werden.

Rolle und Bedeutung von Kabelsystemen

Kabelsysteme fungieren als kritische Infrastruktur innerhalb des STS-Krans. Nach Erkenntnissen aus IEC-basierten Systemanalysen entfallen bis zu 30 % aller elektrischen Ausfälle in Hafenkranen auf Kabel- und Verbindungssysteme.

Ihre Funktionen lassen sich in drei Ebenen unterteilen:

1.Leistungsübertragung: Versorgung von Motoren mit hoher Leistung (bis mehrere MW)

2.Signalübertragung: Steuerbefehle zwischen PLC und Aktoren

3.Datenkommunikation: Echtzeitdaten für Automatisierungssysteme

Besonders kritisch sind bewegte Kabelsysteme wie:

• Trommelkabel

• Energieführungsketten

• Festoon-Systeme

Diese müssen gleichzeitig hohe Flexibilität und mechanische Robustheit bieten – ein klassischer Zielkonflikt in der Kabeltechnik.

Technische Anforderungen an STS-Krankabel

Die Anforderungen gehen weit über Standardindustriekabel hinaus.

Mechanische Belastung (FEM-Analyse)

FEM-Richtlinien zeigen:

• 1 Million Biegezyklen erforderlich

• Zugkräfte bis mehrere Tonnen möglich

• Dynamische Stoßbelastungen durch Containerbewegung

Elektrische Performance (IEC 60228, IEC 60332)

• Leitfähigkeit und Temperaturbeständigkeit

• Flammwidrigkeit

• EMV-Abschirmung gegen Frequenzumrichter-Störungen

Umweltresistenz (Offshore-Niveau)

• Salzsprühnebel (ISO 9227)

• UV-Strahlung

• Temperaturbereich: typischerweise −40 °C bis +90 °C

Diese Anforderungen machen STS-Kabel zu hochgradig spezialisierten Produkten, die sich deutlich von Standard-Energiekabeln unterscheiden.

Internationale Normen und Standards

Die Konstruktion und Prüfung erfolgen gemäß:

IEC (International Electrotechnical Commission)

DIN VDE

FEM (Fédération Européenne de la Manutention)

AWS (American Welding Society)

Diese Normen definieren Sicherheitsanforderungen, Prüfverfahren und Qualitätsstandards.

Kabelkonstruktion: Materialien und Designprinzipien

Moderne STS-Kabel basieren auf mehrschichtigen Designkonzepten:

Leiter

• Feindrähtige Kupferlitzen (Klasse 5 oder 6 nach IEC)

• Optimiert für Flexibilität und Stromtragfähigkeit

Isolation

• EPR (Ethylen-Propylen-Kautschuk) → hohe thermische Stabilität

• XLPE oder TPE bei speziellen Anwendungen

Mantel

• PUR (Polyurethan) für Abriebfestigkeit

• CR (Chloropren) für Witterungsbeständigkeit

Verstärkungselemente

• Aramidfasern oder Stahlseele

• Reduktion von Zugbelastung auf Leiter

Laut Materialstudien kann der Einsatz von PUR-Mänteln die Lebensdauer gegenüber PVC um das 3- bis 5-fache erhöhen.

Dynamische Belastungen und Lebensdaueranalyse

STS-Kabel arbeiten unter extrem zyklischen Bedingungen. Lebensdaueranalysen basieren häufig auf:

• Biegetests (nach IEC 60811)

• Torsionsprüfungen

• Beschleunigten Alterungstests

Ein entscheidender Parameter ist der Biegeradius:

• Typisch: 6–10 × Kabeldurchmesser

Untersuchungen zeigen:

• Reduzierung des Biegeradius um 20 % kann Lebensdauer halbieren

Zusätzlich wirken:

• Torsion durch Spreaderbewegung

• Vibrationen durch Windlast

Daher werden zunehmend Simulationen (Finite-Elemente-Methoden) eingesetzt.

Energieeffizienz und Frequenzumrichter-Technologie

Energieverbrauch ist ein zentraler Kostenfaktor im Hafenbetrieb. Moderne STS-Krane nutzen:

Technologien

Vektor-Frequenzumrichter

Energierückspeisung (Regenerative Drives)

Drehmomentoptimierung

Effekte laut Studien

Energieeinsparung: 20–30 %

Reduktion mechanischer Belastung

Geringerer Verschleiß von Kabeln und Antrieben

Ein wesentlicher Vorteil ist die Rückspeisung von Bremsenergie ins Netz – besonders relevant bei häufigem Heben und Senken.

Intelligente Steuerung und Digitalisierung (Erweiterung)

Die Digitalisierung transformiert STS-Krane grundlegend.

Kerntechnologien

• PLC-Systeme

• Distributed Control Systems (DCS)

• Glasfaserkommunikation

Condition Monitoring Systeme (CMS)

• Echtzeit-Datenanalyse

• Temperatur- und Vibrationsüberwachung

• Kabelzustandsdiagnose

Laut Industrieanalysen kann Predictive Maintenance:

• Ausfallzeiten um bis zu 40 % reduzieren

• Wartungskosten um 15–25 % senken

Typische Ausfallursachen und Wartungsstrategien

Die Zuverlässigkeit von STS-Krankabeln ist ein kritischer Faktor für die Gesamtverfügbarkeit des Kransystems. Untersuchungen aus der Instandhaltungspraxis großer Containerterminals zeigen, dass ungeplante Stillstände häufig auf eine Kombination mehrerer Belastungsfaktoren zurückzuführen sind.

Multikausale Ausfallmechanismen

In realen Betriebsumgebungen wirken mechanische, elektrische und umweltbedingte Einflüsse gleichzeitig:

1. Mechanische Ermüdung

Dauerhafte Biegewechsel führen zu Mikrorissen in Leiterlitzen

Progressiver Bruch einzelner Kupferdrähte → Widerstandserhöhung → Wärmeentwicklung

Besonders kritisch bei Unterdimensionierung des Biegeradius

2. Thermische Alterung

Dauerbelastung nahe der maximalen Betriebstemperatur beschleunigt Isolationsabbau

Lokale Hotspots durch ungleichmäßige Stromverteilung

Wechselwirkungen mit Frequenzumrichtern (Oberwellenverluste)

3. Chemisch-korrosive Einflüsse

Salzsprühnebel führt zu Korrosion von Schirmgeflechten

Eindringen von Feuchtigkeit bei beschädigten Mänteln

Öl- und Chemikalienkontakt in Hafenumgebungen

4. Elektromagnetische Störungen (EMV)

Störungen durch Hochleistungsantriebe

Signalverfälschung in Steuerleitungen

Risiko von Fehlsteuerungen bei unzureichender Abschirmung

Erweiterte Wartungsstrategien

Moderne Instandhaltung basiert auf datengetriebenen Konzepten:

a) Predictive Maintenance (vorausschauende Wartung)

Einsatz von Sensorik zur kontinuierlichen Zustandsüberwachung

Analyse von Temperatur, Stromfluss und mechanischer Belastung

Frühzeitige Erkennung von Verschleißmustern

b) Zustandsbasierte Wartung (Condition-Based Maintenance, CBM)

Wartung nur bei tatsächlichem Bedarf

Reduzierung unnötiger Stillstandszeiten

c) Digitale Diagnoseverfahren

Thermografie zur Erkennung von Hotspots

Teilentladungsmessung zur Isolationsbewertung

Online-Monitoring-Systeme (CMS)

d) Praxisbasierte Maßnahmen

Optimierung der Kabelführung (z. B. Rollenführung statt Schleifenbildung)

Regelmäßige Sichtprüfung auf Mantelschäden

Einsatz standardisierter Prüfzyklen gemäß IEC-Richtlinien

👉 Studien zeigen, dass eine Kombination aus Predictive Maintenance und CMS-Systemen:

Ausfallzeiten um bis zu 40–60 % reduzieren kann

Gesamtkosten über den Lebenszyklus signifikant senkt

Innovationen im Bereich STS-Kabel

Die Entwicklung von STS-Kabeln wird zunehmend durch Digitalisierung, Automatisierung und Materialforschung geprägt.

Intelligente Kabelsysteme (Smart Cables)

Ein zentraler Trend ist die Integration von Sensorik direkt in die Kabelstruktur:

Messbare Parameter:

• Temperaturprofile entlang des Kabels

• Mechanische Dehnung und Zugbelastung

• Biegezyklen und Lebensdauerindikatoren

Diese Daten ermöglichen:

• Echtzeit-Zustandsanalyse

• Automatische Warnmeldungen

• Integration in zentrale Leitstände

Hybrid- und Hochleistungsdatenkabel

Moderne STS-Krane benötigen hohe Datenraten für:

• Videoüberwachung

• Automatisierte Positionierung

• KI-basierte Steuerung

Daher werden zunehmend Hybridkabel eingesetzt:

• Kombination von Leistungsadern + Glasfaser

• Reduzierung von Installationsaufwand

• Minimierung von Schnittstellenfehlern

Fortschritte in der Materialtechnologie

Neue Werkstoffe bieten erhebliche Vorteile:

• Hochleistungs-PUR-Mäntel: extreme Abriebfestigkeit

• Halogenfreie Materialien: verbesserter Brandschutz

• Nanokomposite: erhöhte Alterungsbeständigkeit

Materialstudien zeigen:

👉 Lebensdauersteigerung um bis zu 200 % im Vergleich zu konventionellen Kabeln möglich

Anti-Sway- und Präzisionssteuerungssysteme

Die Integration von Kabelsystemen in Steueralgorithmen ermöglicht:

• Reduktion von Pendelbewegungen

• Höhere Umschlaggeschwindigkeit

• Verbesserte Sicherheit

Dies ist besonders relevant für:

• Automatisierte Containerterminals

• Hochpräzise Positionierungssysteme

Zukunftstrends: Automatisierung und nachhaltige Hafenlogistik

Die Zukunft der Hafenlogistik wird durch drei Megatrends bestimmt: Automatisierung, Digitalisierung und Nachhaltigkeit.

Vollautomatisierte Terminals

Immer mehr Häfen entwickeln sich zu „Smart Ports“:

• Einsatz von autonomen STS-Kranen

• Fernsteuerung über Leitstände

• Integration in Terminal Operating Systems (TOS)

👉 Prognosen zeigen:

Bis 2030 werden über 50 % der großen Terminals teil- oder vollautomatisiert sein

Dies führt zu steigenden Anforderungen an:

• Kabelzuverlässigkeit

• Datenübertragungskapazität

• Systemintegration

Digitalisierung und KI

Zukünftige Systeme nutzen:

• Künstliche Intelligenz (KI) zur Fehlerdiagnose

• Digital Twins zur Simulation von Kabelbelastungen

• Big Data für Wartungsoptimierung

Dadurch wird ein Übergang ermöglicht von:

👉 reaktiver → präventiver → autonomer Wartung

Nachhaltigkeit und Umweltanforderungen

Nachhaltigkeit wird zunehmend regulatorisch gefordert:

Technologische Entwicklungen:

• Recyclingfähige Kabelmaterialien

• Energieeffiziente Antriebssysteme

• Reduzierung von CO₂-Emissionen

Beispielhafte Effekte:

• Energieeinsparung durch Rückspeisesysteme

• Reduzierter Materialverbrauch durch langlebige Kabel

Standardisierung und globale Harmonisierung

Internationale Standards (IEC, FEM, DIN) entwickeln sich weiter in Richtung:

• Einheitliche Qualitätsanforderungen

• Verbesserte Sicherheitsrichtlinien

• Interoperabilität zwischen Herstellern

Fazit

STS-Krankabel sind weit mehr als passive Verbindungselemente – sie stellen eine hochkomplexe Schlüsseltechnologie innerhalb moderner Hafeninfrastrukturen dar. Ihre Bedeutung wächst kontinuierlich mit den steigenden Anforderungen an Effizienz, Automatisierung und Nachhaltigkeit im globalen Containerumschlag.

Die Analyse zeigt, dass die Leistungsfähigkeit eines STS-Krans maßgeblich von der Qualität und Zuverlässigkeit seiner Kabelsysteme abhängt. Mechanische Belastungen, thermische Einflüsse und aggressive Umweltbedingungen stellen extreme Anforderungen dar, die nur durch spezialisierte Materialien, ausgeklügelte Konstruktionen und normgerechte Auslegung bewältigt werden können.

Gleichzeitig eröffnet die fortschreitende Digitalisierung neue Möglichkeiten: Intelligente Kabel, integrierte Sensorik und datengetriebene Wartungskonzepte transformieren das Kabel von einer passiven Komponente zu einem aktiven Bestandteil des Gesamtsystems. Predictive Maintenance und Condition Monitoring tragen entscheidend dazu bei, Ausfallzeiten zu minimieren und die Betriebskosten nachhaltig zu senken.

Auch im Kontext globaler Trends wie Automatisierung und Nachhaltigkeit nimmt die Bedeutung von STS-Kabeln weiter zu. Die Integration in vollautomatisierte Terminals, die steigenden Anforderungen an Datenübertragung sowie der Einsatz umweltfreundlicher Materialien werden die Entwicklung der nächsten Generation von Kabelsystemen prägen.

Zusammenfassend lässt sich festhalten:

Unternehmen, die auf hochwertige, normkonforme und technologisch fortschrittliche STS-Kabel setzen, sichern sich entscheidende Wettbewerbsvorteile – sowohl in Bezug auf Betriebssicherheit als auch auf langfristige Wirtschaftlichkeit. In einer zunehmend automatisierten und vernetzten Hafenwelt sind innovative Kabelsysteme nicht nur unterstützende Komponenten, sondern ein zentraler Treiber für Effizienz, Sicherheit und Zukunftsfähigkeit.
