PLANOFLEX NGFLGOEU im Detail: Technische Analyse, Werkstoffaufbau und Lebensdaueroptimierung von Niederspannungs-Flachleitungen für Festoon-Systeme

Was macht PLANOFLEX NGFLGOEU zu einer der technisch ausgereiftesten Flachleitungen für Festoon-Anwendungen? Dieser Fachartikel analysiert Aufbau, Werkstoffe, mechanische Belastungsmechanismen, Lebensdauerfaktoren und Auswahlkriterien nach DIN/VDE – mit fundierten technischen Hintergründen für Ingenieure, Einkäufer und Kranhersteller.

9/19/202410 min read

PLANOFLEX NGFLGOEU im Detail: Technische Analyse, Werkstoffaufbau und Lebensdaueroptimierung von Niederspannungs-Flachleitungen für Festoon-Systeme

Warum Festoon-Leitungen ein kritischer Faktor moderner Fördertechnik sind?

In modernen Hafenanlagen, Containerterminals, Stahlwerken, Brückenkranen und automatisierten Intralogistiksystemen gehören Festoon-Systeme zu den am häufigsten eingesetzten Energie- und Signalzuführungssystemen für bewegliche Verbraucher. Trotz ihrer scheinbar einfachen mechanischen Struktur stellen sie aus elektromechanischer Sicht eine hochdynamische Belastungsumgebung dar, in der die eingesetzten Leitungen permanent zyklischen Biege-, Zug- und Kontaktbeanspruchungen ausgesetzt sind.

Nach Untersuchungen der International Association of Ports and Harbors (IAPH) sowie technischer Analysen großer Kranhersteller wie Konecranes und Liebherr zählen Kabel- und Energieführungssysteme zu den häufigsten ungeplanten Ausfallursachen im Kranbetrieb, insbesondere bei Hochgeschwindigkeits-Portalkranen und Containerbrücken. Ein erheblicher Anteil dieser Störungen ist nicht auf elektrische Defekte im klassischen Sinn zurückzuführen, sondern auf mechanisch induzierte Materialermüdung der bewegten Leitungen.

Festoon-Leitungen übernehmen damit weit mehr als nur die Funktion der Energieübertragung – sie sind ein sicherheitskritisches Bauteil, das maßgeblich über die Anlagenverfügbarkeit, Wartungsintervalle und Total Cost of Ownership (TCO) entscheidet. Bereits geringe konstruktive Defizite in der Kabelauswahl können zu vorzeitigem Litzenbruch, Mantelrissen, EMV-Störungen oder Totalausfällen führen.

Vor diesem Hintergrund wurden spezialisierte Flachleitungen wie PLANOFLEX NGFLGOEU entwickelt. Ihr Aufbau ist gezielt auf die mechanischen Anforderungen von Schlepp- und Festoon-Anwendungen abgestimmt und unterscheidet sich grundlegend von herkömmlichen Energie- oder Steuerleitungen.

Was ist PLANOFLEX NGFLGOEU? – Produktdefinition und Einsatzbereich

PLANOFLEX NGFLGOEU ist eine niederspannungsfähige, hochflexible Flachleitung für dynamische Festoon-Anwendungen und gehört gemäß Hersteller- und Normdefinition zur Gruppe der gummierten Flachleitungen für bewegliche industrielle Verbraucher nach DIN VDE 0250-809.

Die Leitung wurde speziell für Anwendungen entwickelt, bei denen:

  • kontinuierliche Biegewechsel auftreten,

  • eine definierte Biegeebene erforderlich ist,

  • hohe mechanische Zug- und Schleppbelastungen herrschen,

  • Außeneinsatz unter UV-, Feuchte- und Ozoneinfluss erfolgt.

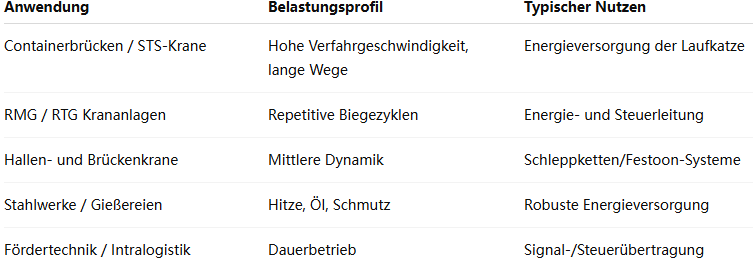

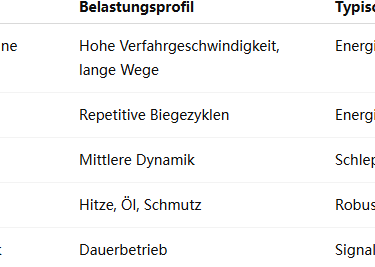

Typische Einsatzbereiche umfassen:

Technisch betrachtet liegt die Besonderheit von NGFLGOEU in seiner flachen, parallel aufgebauten Leiterstruktur, die speziell für eine eindimensionale Biegebeanspruchung optimiert wurde. Laut Herstellerdatenblatt darf die Leitung ausschließlich in einer definierten Biegeebene bewegt werden – ein Hinweis darauf, dass ihre Geometrie gezielt auf lineare Schleppbewegungen ausgelegt ist.

Die Nennspannung von 300/500 V bis 0,6/1 kV sowie Prüfspannungen bis 2,5/5 kV ermöglichen sowohl den Einsatz als Energie- als auch als Steuerleitung in komplexen industriellen Anlagen.

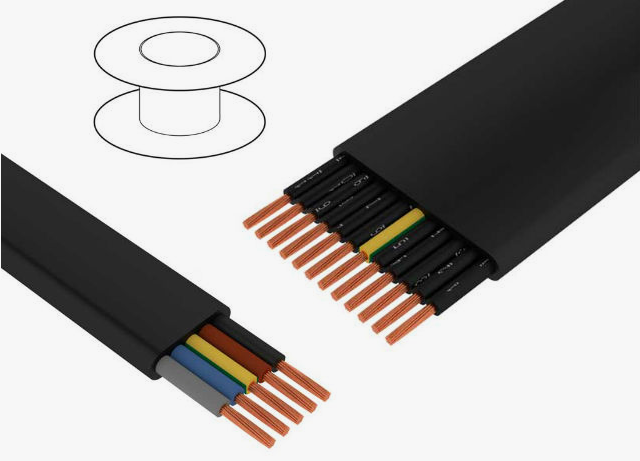

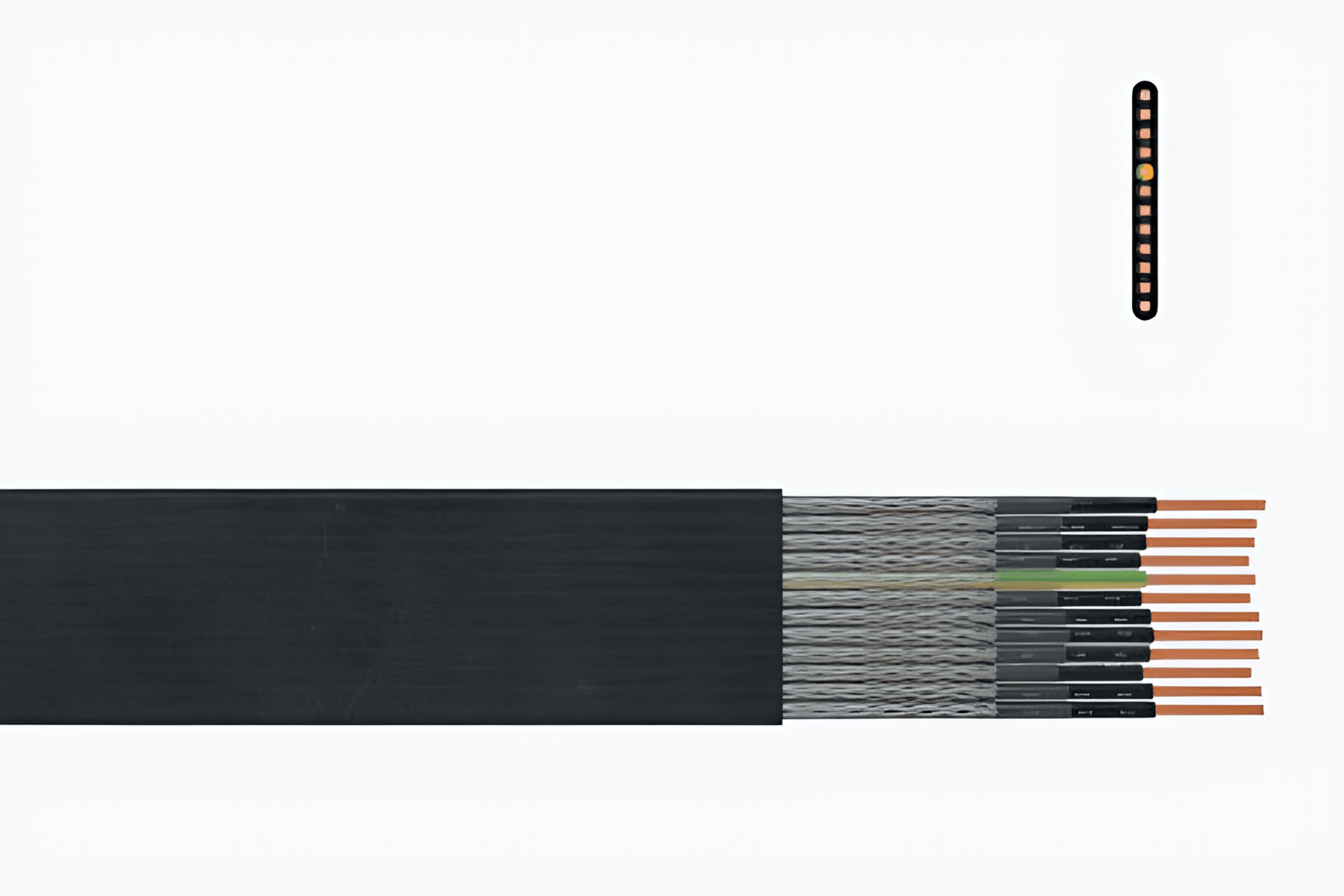

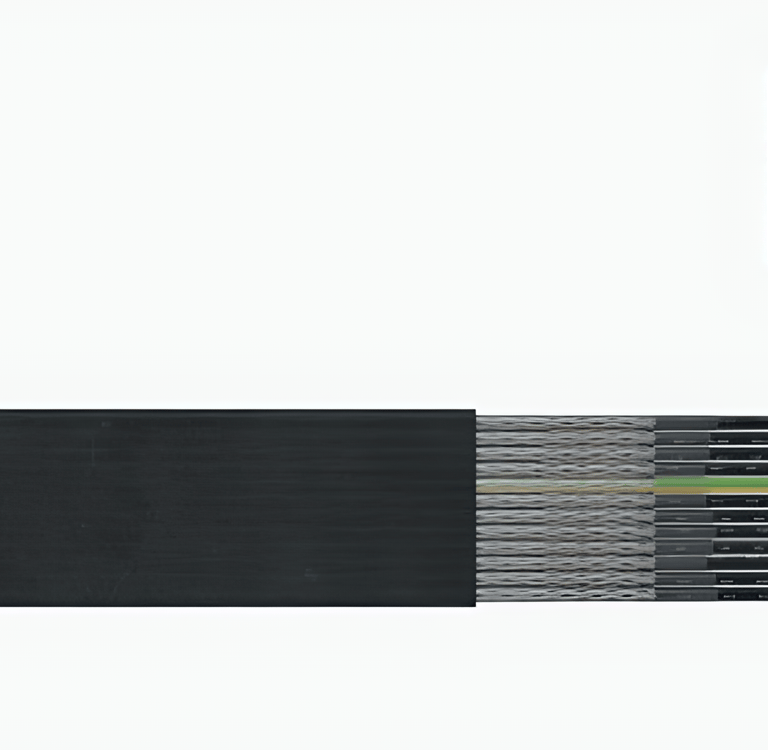

Konstruktiver Aufbau der PLANOFLEX NGFLGOEU Leitung

Die Lebensdauer einer dynamischen Festoon-Leitung wird im Wesentlichen durch ihren inneren Aufbau bestimmt. PLANOFLEX NGFLGOEU nutzt eine mehrschichtige Konstruktionsphilosophie, bei der jeder Werkstoff gezielt auf mechanische Dauerbelastung abgestimmt ist.

Leiteraufbau – Feinstdrähtige Kupferlitzen nach IEC 60228 Klasse 6

Die Leitung verwendet hochflexible Elektrolytkupferleiter, feinstdrähtig verseilt gemäß IEC 60228 Klasse 6 (bis 25 mm²) bzw. Klasse 5 (>35 mm²).

Technischer Hintergrund:

Je feiner die Einzeldrähte eines Leiters sind, desto geringer ist die lokale Dehnung bei Biegebeanspruchung.
Laut Untersuchungen aus der Fatigue Analysis of Stranded Conductors (IEEE Transactions on Components and Packaging Technologies) erhöht eine feindrähtige Verseilung die Biegewechselfestigkeit signifikant gegenüber grobdrähtigen Konstruktionen.

Ingenieurvorteile:

  • Reduzierte Spannungsmaxima im Leiter

  • Höhere Dauerbiegefestigkeit

  • Geringere Gefahr von Litzenbruch

Isolationssystem – EPR / PROTOLON Compound

Die Aderisolation besteht aus EPR-basierten Elastomercompounds (Ethylene-Propylene Rubber).

Warum EPR?

Im Vergleich zu PVC oder thermoplastischen Elastomeren bietet EPR:

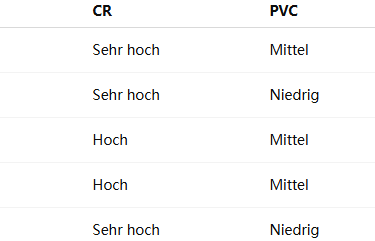

Eigenschaft EPR PVC

Elastizität bei Kälte Sehr hoch Mittel

Dauerbiegefestigkeit Sehr hoch Niedrig

Thermische Stabilität Hoch Mittel

Alterungsbeständigkeit Hoch Mittel

Laut IEC 60811 Materialprüfungen weist EPR auch nach tausenden Biegezyklen eine deutlich geringere Rissinitiierung auf als PVC-basierte Isolationen.

Außenmantel – CR / 5GM3 Chloropren-Gummi

Der Außenmantel besteht aus einer chloroprenbasierten Gummimischung (CR / Neopren) gemäß DIN VDE 0207 Teil 21 / 5GM3.

Dieser Werkstoff bietet:

  • hohe Abriebfestigkeit

  • Öl- und Fettbeständigkeit

  • Ozon- und UV-Resistenz

  • hervorragende Witterungsbeständigkeit

Gerade im Hafenbereich ist diese Materialwahl entscheidend, da dort Salzsprühnebel, UV-Strahlung und Feuchtigkeit gemeinsam wirken und PVC-Mäntel schnell verspröden lassen.

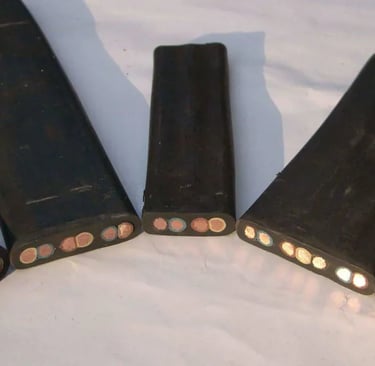

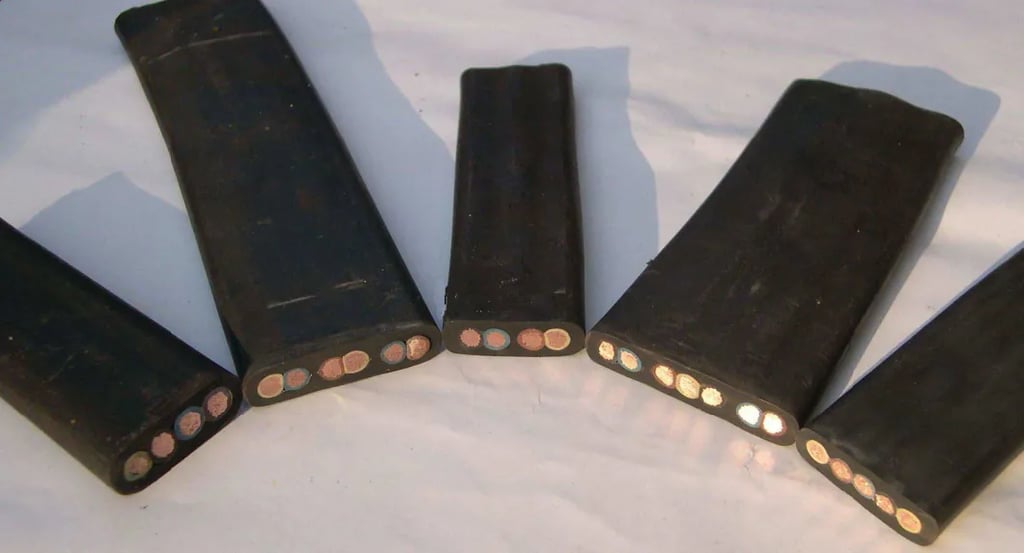

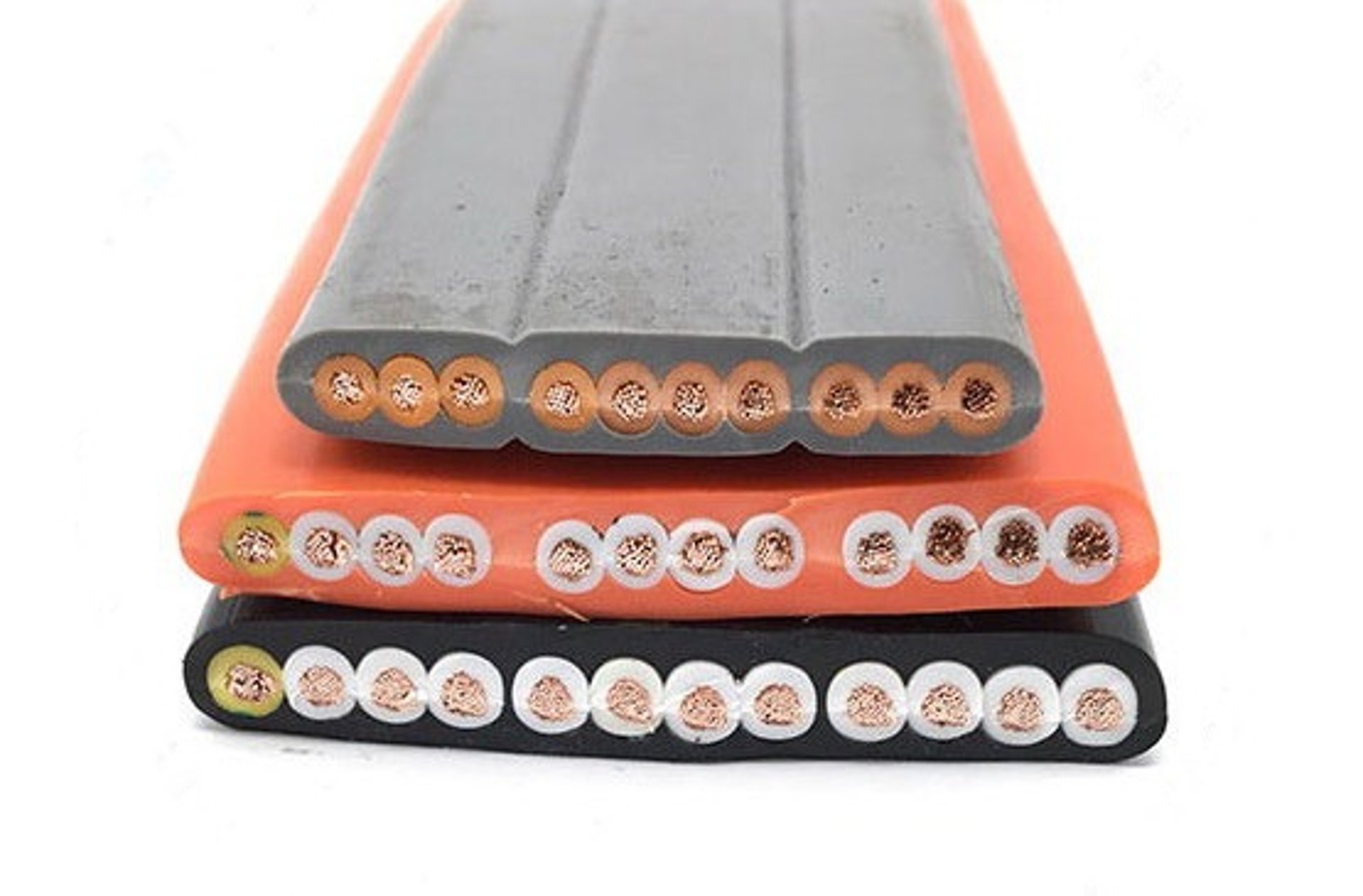

Flachgeometrie und Parallelaufbau

Die parallele Leiteranordnung ist das zentrale Konstruktionsmerkmal.

Mechanischer Vorteil:

Bei Biegung in der vorgesehenen Ebene entsteht über alle Adern hinweg eine gleichmäßigere Spannungsverteilung als bei Rundkabeln.

Nach mechanischen Modellierungen zur Biegebeanspruchung flexibler Kabel gilt:

Flachkabel reduzieren interne Relativbewegungen der Leiter und minimieren Torsionsmomente innerhalb der Kabelstruktur.

Dies führt zu:

  • weniger Leiterwanderung

  • geringerer Mantelermüdung

  • stabilerer Schleifenbildung im Festoonwagen

Warum Flachkabel? – Ingenieurwissenschaftliche Vorteile gegenüber Rundkabeln

In Festoon-Systemen stellt sich häufig die Frage, warum speziell entwickelte Flachleitungen wie PLANOFLEX NGFLGOEU bevorzugt werden, obwohl Rundkabel auf den ersten Blick universeller erscheinen. Die Antwort liegt in der mechanischen Lastverteilung und im dynamischen Verhalten bewegter Kabelsysteme. Zahlreiche Untersuchungen aus der Fördertechnik und Kabelmechanik zeigen, dass die Kabelgeometrie einen unmittelbaren Einfluss auf Biegeermüdung, Schleifenstabilität und Gesamtlebensdauer hat.

Gleichmäßigere Spannungsverteilung unter Biegebeanspruchung

Der größte konstruktive Vorteil eines Flachkabels liegt in seiner definierten Biegeebene.
Während ein Rundkabel bei dynamischer Bewegung theoretisch in jede Richtung ausweichen kann, erzwingt die Geometrie eines Flachkabels eine Bewegung in nur einer Ebene. Dadurch wird die Belastung kontrolliert und vorhersehbar.

Nach mechanischen Modellen der Balkenbiegung gilt:

wobei:

  • σ = Biegespannung

  • E = Elastizitätsmodul

  • y = Abstand zur neutralen Faser

  • R = Biegeradius

Da Flachkabel über ihre Breite einen geringeren Materialaufbau in Biegerichtung besitzen, reduziert sich der Abstand zur neutralen Faser und damit die resultierende Biegespannung innerhalb der Leiterstruktur.

Fachliche Einordnung:

Laut Untersuchungen des Institute of Electrical and Electronics Engineers (IEEE) zur Lebensdauer flexibler Leiterstrukturen kann eine optimierte Flachgeometrie die mechanische Spannung im Leiter gegenüber vergleichbaren Rundkabeln je nach Aufbau um 15–30 % reduzieren.

Reduktion von Torsions- und Verdrillbelastungen

Ein wesentliches Problem bei Rundkabeln im Festoon-Betrieb ist die unkontrollierte Torsion.
Durch Beschleunigungs- und Bremsvorgänge der Laufkatze entstehen:

  • Verdrehmomente in der Kabelschlaufe

  • innere Relativbewegungen zwischen Adern und Mantel

  • spiralförmige Verformungen

  • lokale Überbeanspruchungen einzelner Leiterlagen

Flachkabel verhindern dies konstruktiv, da ihre breite Geometrie ein „Verrollen“ praktisch ausschließt.

Praxisrelevanz:

Technische Leitfäden von igus, Prysmian und Conductix-Wampfler weisen übereinstimmend darauf hin, dass Flachleitungen in linearen Festoon-Anwendungen eine deutlich höhere Prozessstabilität bieten, weil sie Torsionsbeanspruchung nahezu eliminieren.

Verbesserte Schleifenbildung und Wagenführung

Die Kabelschlaufe ist im Festoon-System ein dynamisches mechanisches Element.
Ihre Form beeinflusst:

  • Kontaktkräfte zwischen benachbarten Schleifen

  • Schlagbeanspruchung beim Richtungswechsel

  • Führungsverhalten im C-Profil / Trägersystem

  • Gesamtdynamik des Kabelwagensystems

Flachkabel bilden aufgrund ihrer Eigensteifigkeit stabilere, reproduzierbarere Schleifenradien als Rundkabel.

Resultierende Vorteile:

  • gleichmäßigeres Laufverhalten

  • weniger Verkanten im Schleppwagen

  • reduzierte Stoßbelastung

  • geringerer Verschleiß an Rollen und Wagen

Mechanische Belastungsmechanismen im Festoon-Betrieb

Die Lebensdauer einer Festoon-Leitung wird nicht primär durch elektrische Belastung limitiert, sondern durch zyklische mechanische Beanspruchung.
Nach Untersuchungen aus der Kabelzuverlässigkeitsforschung entfallen bei dynamischen Industrieanwendungen über 70 % der Leitungsausfälle auf mechanisch induzierte Schäden.

Um die Vorteile von PLANOFLEX NGFLGOEU vollständig zu verstehen, muss analysiert werden, welchen Lasten eine Festoon-Leitung tatsächlich ausgesetzt ist.

Reversierende Biegebeanspruchung als Hauptalterungsmechanismus

Die dominante Belastungsform ist die zyklische Wechselbiegung.

Bei jedem Fahrzyklus des Krans:

1.öffnet sich die Kabelschlaufe

2.schließt sich die Kabelschlaufe

3.Biegerichtung kehrt sich um

4.Leiter und Mantel werden erneut belastet

Dies führt zu klassischer Biegeermüdung.

Materialwissenschaftlicher Hintergrund:

Nach dem Wöhler-Prinzip der Ermüdungsmechanik sinkt die Lebensdauer exponentiell mit steigender Spannungsamplitude.

Bereits eine Reduktion der Biegespannung um 20 % kann die theoretische Lebensdauer eines Leiters um ein Mehrfaches erhöhen.

Zugbelastung durch Eigengewicht und Beschleunigung

Zusätzlich zur Biegung wirken axiale Zugkräfte durch:

  • Eigengewicht der Leitung

  • Gewicht angrenzender Schleifen

  • Beschleunigung der Festoonwagen

  • Reibung in Rollen/Führungssystemen

Laut Herstellerdaten beträgt die zulässige Dauerzugbelastung:

  • max. 15 N/mm² Leiterquerschnitt

Wird dieser Wert überschritten, drohen:

  • plastische Leiterdehnung

  • Verseilungslockerung

  • Innenbruch trotz äußerlich intakter Leitung

Quetsch- und Kontaktbelastung zwischen Kabelschlaufen

In kompakten Festoon-Systemen liegen mehrere Kabelschlaufen häufig direkt aufeinander oder pressen sich beim Verfahren gegeneinander.

Dadurch entstehen:

  • lokale Druckspannungen im Mantel

  • Abrieb durch Mikrobewegungen

  • Oberflächenrissbildung

  • Druckstellen mit Materialverdichtung

Dieser Effekt wird in der Praxis häufig unterschätzt, ist jedoch laut Wartungsberichten großer Hafenbetreiber ein relevanter Schadensfaktor.

Dynamische Stoßlasten bei Hochgeschwindigkeitssystemen

Moderne STS- und RTG-Krane erreichen Fahrgeschwindigkeiten von:

  • 120–240 m/min

Bei abruptem Bremsen oder Richtungswechsel entstehen kurzzeitige Stoßlasten, die deutlich über der statischen Last liegen können.

Nach dem Grundgesetz der Dynamik:

F=m⋅a

Schon moderate Beschleunigungssteigerungen erzeugen hohe Zusatzkräfte auf Schleppwagen und Leitung.

Ingenieurkonsequenz:

Die Leitungsauswahl darf niemals nur nach statischem Gewicht erfolgen — dynamische Lastreserven sind essenziell.

Umwelteinflüsse als Lastverstärker

Zusätzlich verschärfen Umgebungsbedingungen die mechanische Beanspruchung:

Umweltfaktor Einfluss

UV-Strahlung Mantelversprödung

Ozon Oberflächenrisse

Kälte Steifigkeitsanstieg

Öl/Fett Quellung / Materialabbau

Salz / Feuchte Korrosion / Alterung

Gerade deshalb ist die Werkstoffauswahl bei NGFLGOEU entscheidend und geht weit über reine Flexibilität hinaus.

Werkstofftechnologie hinter der Lebensdauerperformance

Die mechanische Leistungsfähigkeit einer Festoon-Leitung wird nicht allein durch ihre Geometrie bestimmt. Ebenso entscheidend ist die Auswahl und Abstimmung der verwendeten Elastomer- und Leitermaterialien. Moderne Hochleistungs-Flachleitungen wie PLANOFLEX NGFLGOEU sind das Ergebnis gezielter Werkstoffentwicklung, bei der elektrische, thermische und mechanische Anforderungen gleichzeitig berücksichtigt werden müssen.

Während minderwertige Kabelkonstruktionen häufig bereits nach wenigen hunderttausend Bewegungszyklen Ausfallerscheinungen zeigen, erreichen hochwertig compoundierte Spezialleitungen unter vergleichbaren Bedingungen ein Vielfaches dieser Lebensdauer. Der Unterschied liegt primär in der Werkstofftechnologie.

Warum EPR als Isolationswerkstoff?

PLANOFLEX NGFLGOEU verwendet für die Aderisolation EPR-basierte Elastomercompounds (Ethylene Propylene Rubber), ein Werkstoff, der seit Jahrzehnten in hochdynamischen Industrie- und Mittelspannungsanwendungen eingesetzt wird.

Materialwissenschaftliche Vorteile von EPR:

Eigenschaft Technischer Nutzen im Festoon-Betrieb

Hohe Elastizität Geringere Mikrorissbildung bei Biegewechsel

Niedriger Druckverformungsrest Formstabilität unter Dauerlast

Hohe thermische Alterungsbeständigkeit Längere Lebensdauer bei Erwärmung

Gute elektrische Isolation Stabile Spannungsfestigkeit

Kälteflexibilität Betrieb bis -35 °C möglich

Nach Materialuntersuchungen gemäß IEC 60811 behalten hochwertige EPR-Compounds auch nach thermischer Voralterung und zyklischer Biegebeanspruchung einen signifikant höheren Restdehnungswert als PVC- oder TPE-Isolierungen.

Ingenieurtechnische Bedeutung:

Dies reduziert das Risiko von:

  • Isolationsrissbildung

  • Teilentladung / Spannungsdurchschlag

  • Adermigration im Kabelverbund

Chloropren-Gummimantel (CR) als Schutzsystem für Industrieumgebungen

Der Außenmantel von NGFLGOEU basiert auf Chloropren-Kautschuk (CR), häufig auch unter dem Handelsnamen Neopren bekannt.

Warum Chloropren?

Festoon-Leitungen sind typischerweise extremen Umwelteinflüssen ausgesetzt:

  • UV-Strahlung

  • Ozonbelastung

  • Öl- und Schmierstoffkontakt

  • Feuchtigkeit / Kondensation

  • Abrieb an Tragsystemen

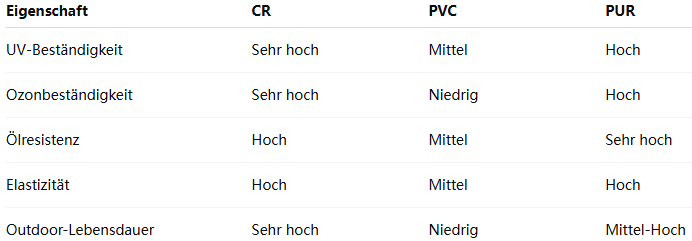

CR bietet hier ein außergewöhnlich ausgewogenes Eigenschaftsprofil.

Technische Studien der Rubber Division ACS zeigen, dass chloroprenbasierte Elastomere unter UV-/Ozon-Einwirkung signifikant langsamer verspröden als PVC-basierte Compounds.

Einfluss der Shore-Härte auf das Biegeverhalten

Ein oft unterschätzter Parameter ist die Shore-Härte des Mantelmaterials.

Grundprinzip:

  • Zu hart: hohe Rückstellkräfte → erhöhte Biegespannung

  • Zu weich: Instabile Schleifenbildung / Quetschgefahr

Die optimale Compoundierung liegt im Bereich, in dem:

  • ausreichende Formstabilität gewährleistet ist

  • dennoch minimale Biegekräfte auftreten

Hochwertige Hersteller optimieren diesen Parameter gezielt auf die vorgesehene Anwendungsgeschwindigkeit und Schleppmechanik.

Thermomechanische Alterung als Langzeitfaktor

Jede Biegebeanspruchung erzeugt innere Reibung im Material.
Diese führt zu:

  • Mikroerwärmung

  • Polymerkettenabbau

  • Elastizitätsverlust

  • Progressiver Materialermüdung

Dieser Prozess wird durch erhöhte Umgebungstemperatur weiter beschleunigt.

Nach dem Arrhenius-Prinzip verdoppelt sich die Alterungsgeschwindigkeit vieler Elastomere näherungsweise bei jeder Temperaturerhöhung um 10 °C.

Praxisrelevanz:

Ein Kabel, das bei 80 °C betrieben wird, kann gegenüber identischer Belastung bei 60 °C eine drastisch reduzierte Lebensdauer aufweisen.

Kritische Ausfallmechanismen und typische Schadensbilder

Trotz optimierter Konstruktion bleibt jede dynamische Leitung ein Verschleißbauteil. Entscheidend ist daher, die dominanten Ausfallmechanismen zu verstehen, um geeignete Präventions- und Wartungsstrategien zu entwickeln.

Litzenbruch durch Biegeermüdung

Der häufigste elektrische Ausfallmechanismus ist der sukzessive Bruch einzelner Kupferlitzen infolge zyklischer Biegebeanspruchung.

Schadensmechanismus:

1.Lokale Spannungsüberhöhung im Leiter

2.Mikrorissbildung in Einzellitzen

3.Progressiver Drahtbruch

4.Querschnittsreduktion

5.Überhitzung / Totalausfall

Typische Ursachen:

  • zu kleiner Biegeradius

  • Übergeschwindigkeit des Festoon-Systems

  • falsche Kabelauswahl

  • Torsionsbelastung durch Fehlmontage

Mantelrissbildung und Versprödung

Ein häufiger mechanischer Schadensmodus ist die Rissbildung des Außenmantels.

Ursachen:

  • UV-/Ozonalterung

  • Kälteversprödung

  • Dauerhafte Überbiegung

  • Falsche Compoundqualität

Mantelrisse sind kritisch, da sie:

  • Feuchtigkeitseintritt ermöglichen

  • Abrieb beschleunigen

  • Isolationsschäden begünstigen

Delamination und Innenablösung

Bei minderwertigen Kabeln kann sich der Mantel vom Aderverbund lösen.

Folgen:

  • Instabile Leiterlage

  • Lokale Knickbildung

  • Ungleichmäßige Kraftverteilung

  • Beschleunigte Ermüdung

Dies tritt häufig bei unzureichender Vulkanisationskontrolle oder inkompatiblen Materialsystemen auf.

Schirmungs- und Signalfehler

Bei geschirmten Varianten können beschädigte Schirme zu folgenden Problemen führen:

  • EMV-Störungen

  • Datenübertragungsfehler

  • Signalreflexionen

  • Steuerungsfehler

Besonders kritisch in:

  • Automatisierten Containerterminals

  • Frequenzumrichter-Systemen

  • Encoder-/Sensorkreisen

Sekundärschäden durch Fehlmontage

Viele reale Kabelschäden sind nicht produktbedingt, sondern installationsbedingt.

Typische Montagefehler:

Fehler Folge

Zu enger Biegeradius Frühzeitiger

LitzenbruchVerdrehte Installation Torsionsschäden

Falscher Wagenabstand Schlag-/Quetschbelastung

Überlastete Kabelbelegung Zugüberlastung

Branchenanalysen großer Kranserviceanbieter zeigen:

Ein signifikanter Anteil vorzeitiger Leitungsausfälle ist auf fehlerhafte Systemauslegung oder Montage zurückzuführen – nicht auf Materialmängel.

Auswahl und Dimensionierung: Wie wird PLANOFLEX NGFLGOEU korrekt spezifiziert?

Die Auswahl einer Festoon-Leitung erfolgt in professionellen Anwendungen niemals allein nach Spannung und Querschnitt. Vielmehr muss die Leitung als dynamisches mechanisches Bauteil betrachtet werden, dessen Dimensionierung auf Grundlage realer Betriebsparameter erfolgen muss. Eine fehlerhafte Spezifikation kann selbst bei hochwertigsten Kabeln zu drastischer Lebensdauerverkürzung führen.

Der Biegeradius als primärer Auslegungsparameter

Der minimal zulässige Biegeradius ist eine der wichtigsten Kennzahlen für dynamisch bewegte Flachleitungen. Für PLANOFLEX NGFLGOEU gibt das Herstellerdatenblatt – je nach Ausführung – typische Mindestbiegeradien im Bereich des 5- bis 8-fachen der Kabeldicke an.

Technische Bedeutung:

Ein zu kleiner Biegeradius erhöht die Leiterdehnung überproportional und führt zu exponentiell steigender Ermüdungsbeanspruchung.

Nach klassischer Kabelmechanik gilt näherungsweise:

wobei:

  • ε = Biegedehnung

  • t = Kabeldicke

  • R = Biegeradius

Bereits geringe Unterschreitungen des empfohlenen Radius können die Lebensdauer massiv reduzieren.

Engineering-Empfehlung:

In hochdynamischen Anlagen sollte der reale Betriebsradius grundsätzlich 20–30 % über dem theoretischen Mindestwert ausgelegt werden.

Zugkraftberechnung und Schleppbelastung

Neben der Biegung muss die axiale Zugbeanspruchung bewertet werden. Maßgeblich sind:

  • Eigengewicht der Leitung

  • Länge der freihängenden Schleifen

  • Anzahl paralleler Kabel

  • Beschleunigung des Systems

  • Reibungsverluste im Wagenlauf

Die zulässige Dauerzugbelastung laut Datenblatt beträgt:

15 N/mm² Leiterquerschnitt

Beispiel:

Für ein 4G25 mm² Kabel ergibt sich:

Fmax=15×25=375 N

Dieser Wert darf unter Dauerlast nicht überschritten werden.

Berücksichtigung der Fahrgeschwindigkeit

Die Bewegungsgeschwindigkeit des Systems beeinflusst die dynamische Last erheblich.

Herstellerempfehlung für NGFLGOEU:

  • Gantry/Festoon-Betrieb: bis ca. 240 m/min

  • Trolley-Systeme: typ. bis 180 m/min

Warum relevant?

Mit steigender Geschwindigkeit nehmen zu:

  • Stoßbelastungen

  • Trägheitskräfte

  • Schleifeninstabilität

  • Interne Materialerwärmung

Daher ist die Geschwindigkeit ein essenzieller Spezifikationsparameter und darf nicht vernachlässigt werden.

Typischer Engineering-Workflow bei der Kabelauswahl

Professionelle Auslegung erfolgt in fünf Schritten:

  • Elektrische Last bestimmen

  • Mechanische Bewegungsparameter erfassen

  • Biegeradius / Schleifenhöhe berechnen

  • Zug- und Dynamiklast bewerten

  • Sicherheitsreserven definieren

Zukunftstrends: Smart Cables und Predictive Maintenance in Festoon-Systemen

Mit der zunehmenden Digitalisierung von Hafenanlagen, Fertigungssystemen und automatisierten Materialflusssystemen entwickelt sich auch die Kabeltechnologie weiter. Moderne Festoon-Leitungen werden künftig nicht mehr nur passive Energieüberträger sein, sondern zunehmend zu datenliefernden, intelligenten Systemkomponenten.

Die Entwicklung geht klar in Richtung Smart Cables, Condition Monitoring und Predictive Maintenance.

Vom passiven Kabel zum intelligenten Sensorträger

Traditionell erfüllen Festoon-Leitungen ausschließlich zwei Aufgaben:

  • Energieübertragung

  • Signalübertragung

Zukünftige Leitungsgenerationen integrieren jedoch zunehmend zusätzliche Sensorelemente:

  • Temperatursensoren

  • Dehnungssensoren

  • Faseroptische Belastungsüberwachung

  • Integrierte RFID-/Identifikationssysteme

Technologische Bedeutung:

Das Kabel wird damit selbst zur Datenerfassungsplattform und liefert Echtzeitinformationen über seinen Betriebszustand.

Predictive Maintenance statt Intervallwartung

Traditionell erfolgt Kabelwartung häufig intervallbasiert:

  • Austausch alle X Jahre

  • Inspektion alle Y Monate

Dieses Vorgehen ist ineffizient, weil:

  • funktionstüchtige Kabel zu früh ersetzt werden

  • Schäden zwischen Wartungsintervallen unentdeckt bleiben

Predictive Maintenance nutzt dagegen Zustandsdaten, um den tatsächlichen Verschleiß vorherzusagen.

Vorteile:

  • Maximale Nutzungsdauer

  • Vermeidung ungeplanter Ausfälle

  • Optimierte Ersatzteilbevorratung

  • Reduzierte Wartungskosten

Digitale Zwillinge und KI-basierte Lebensdauerprognose

Fortschrittliche Betreiber integrieren Kabeldaten inzwischen in digitale Zwillinge ihrer Kransysteme.

Dabei werden Betriebsdaten wie:

  • Geschwindigkeit

  • Beschleunigung

  • Lastprofil

  • Temperatur

  • Historische Biegezyklen

mit KI-Algorithmen verknüpft, um die Restlebensdauer des Kabels zu prognostizieren.

Zukunftsperspektive:

Das Kabel wird Teil eines vollständig datengetriebenen Asset-Management-Systems.

Fazit: Wann PLANOFLEX NGFLGOEU die technisch optimale Lösung ist?

PLANOFLEX NGFLGOEU repräsentiert den aktuellen Stand der Technik im Bereich hochflexibler Niederspannungs-Flachleitungen für anspruchsvolle Festoon-Anwendungen. Seine technische Überlegenheit beruht nicht auf einem einzelnen Merkmal, sondern auf dem gezielten Zusammenspiel von Geometrie, Werkstofftechnologie und mechanischer Optimierung.

Durch die Kombination aus:

  • feinstdrähtigen Kupferleitern

  • EPR-Hochleistungsisolation

  • chloroprenbasiertem Schutzmantel

  • definierter Flachgeometrie

  • normgerechter dynamischer Auslegung

eignet sich die Leitung insbesondere für Anwendungen mit:

Hohen dynamischen Anforderungen

  • Hochgeschwindigkeits-Krananlagen

  • Repetitiven Dauerbiegezyklen

  • Großen Verfahrwegen

Anspruchsvollen Umgebungsbedingungen

  • Outdoor-Einsatz

  • UV-/Ozon-Belastung

  • Öl-/Fettkontakt

  • Feuchte / Salznebel

Kritischen Verfügbarkeitsanforderungen

  • Hafenlogistik

  • Stahlwerke

  • Automatisierte Produktionslinien

  • 24/7-Betriebssysteme

Engineering-Schlussfolgerung

Werden Festoon-Leitungen lediglich als „Verbrauchsmaterial“ betrachtet, wird ihr tatsächlicher Einfluss auf Zuverlässigkeit und Lebenszykluskosten massiv unterschätzt.

Aus ingenieurtechnischer Sicht sind hochwertige Spezialleitungen wie PLANOFLEX NGFLGOEU kein Kostenfaktor, sondern ein:

strategisches Zuverlässigkeitsbauteil

innerhalb der Gesamtanlage.

Abschließende Empfehlung

Für Betreiber, OEMs und Anlagenplaner gilt:

Je dynamischer, schneller und kritischer die Anwendung, desto weniger sollte die Kabelauswahl über den Anschaffungspreis definiert werden.

Entscheidend sind:

  • Mechanische Dauerfestigkeit

  • Werkstoffqualität

  • Systemkompatibilität

  • Engineering-Support des Herstellers

  • Lebenszykluskosten statt Meterpreis
