FESTOONFLEX PUR-HF D12Y11Y – Technische Analyse, Einsatzgrenzen und Zukunftspotenzial moderner PUR-Festoonleitungen

Warum Festoonleitungen im modernen Material Handling unverzichtbar sind？

In modernen Material-Handling-Systemen bilden bewegliche Energie- und Datenübertragungssysteme das Rückgrat automatisierter Produktions-, Lager- und Umschlagprozesse. Besonders in Anwendungen wie Brückenkranen, Containerbrücken, Portalkranen, Transferwagen und automatisierten Förderanlagen müssen elektrische Leitungen dauerhaft unter dynamischer Belastung betrieben werden – häufig über Millionen von Bewegungszyklen während ihrer Lebensdauer. Unter diesen Bedingungen sind konventionelle Installationsleitungen technisch ungeeignet.

Festoon-Systeme haben sich hier als eine der robustesten und wirtschaftlich effizientesten Lösungen zur mobilen Leitungsführung etabliert. Durch ein Schienensystem mit Laufwagen werden Kabel in definierten Schleifen geführt, wodurch Energie-, Steuer- und Datensignale kontrolliert zu verfahrbaren Verbrauchern übertragen werden. Der entscheidende Vorteil dieses Systems liegt in der kontrollierten Bewegungsführung: Im Gegensatz zu frei hängenden oder schleifenden Kabeln reduziert die definierte Schleifenbildung unkontrollierte Zug-, Torsions- und Abrasionsbelastungen erheblich. Dennoch bleibt die Beanspruchung der Leitung selbst außerordentlich hoch. Industrielle Festoonleitungen müssen in der Praxis simultan Biegewechselbeanspruchung, Zugkräften, Verdrehmomenten, Schocklasten und aggressiven Umwelteinflüssen standhalten.

Mit zunehmender Automatisierung und höheren Fahrgeschwindigkeiten moderner Material-Handling-Anlagen steigen diese Anforderungen weiter an. Hafenkrane und Hochleistungsfördersysteme erreichen heute Verfahrgeschwindigkeiten von weit über 200 m/min, wodurch sich die zyklische Belastungsfrequenz der eingesetzten Leitungen drastisch erhöht. Gleichzeitig führen kürzere Wartungsfenster und hohe Anlagenverfügbarkeitsanforderungen dazu, dass ungeplante Kabelausfälle wirtschaftlich kaum noch tolerierbar sind.

Vor diesem Hintergrund ist die Festoonleitung längst kein passives Standardbauteil mehr, sondern ein hochentwickeltes elektromechanisches Systemelement mit direktem Einfluss auf:

• Anlagenverfügbarkeit

• Wartungsintervalle

• Betriebssicherheit

• Total Cost of Ownership (TCO)

• Lebenszykluskosten der Gesamtanlage

Moderne Hochleistungs-Festoonleitungen müssen daher weit mehr leisten als reine Stromübertragung. Sie sind spezialisierte Engineering-Komponenten, deren Aufbau hinsichtlich Leiterverseilung, Isolation, Schlaglänge, Werkstoffchemie und Mantelmechanik exakt auf hochdynamische Bewegungsprofile abgestimmt werden muss.

Insbesondere PUR-basierte Festoonleitungen haben sich in diesem Zusammenhang als technologischer Benchmark etabliert. Aufgrund ihrer überlegenen Abriebfestigkeit, Hydrolysebeständigkeit, Ölresistenz und Dauerbiegeperformance verdrängen sie in vielen Hochleistungsanwendungen zunehmend klassische PVC- und Gummileitungen.

Was ist FESTOONFLEX PUR-HF D12Y11Y?

FESTOONFLEX PUR-HF D12Y11Y ist eine hochflexible Niederspannungs-Rundleitung mit Polyurethan-Außenmantel, die speziell für den Einsatz in dynamisch beanspruchten Festoon-Systemen entwickelt wurde. Das Kabel wurde für Anwendungen konzipiert, bei denen konventionelle flexible Leitungen aufgrund mechanischer Dauerbelastung, aggressiver Umgebungsbedingungen oder hoher Verfahrgeschwindigkeiten an ihre physikalischen Grenzen stoßen.

Laut Prysmian ist die Leitung explizit für den Einsatz in Festoon-Systemen unter schweren Betriebsbedingungen mit häufigen Biegewechseln ausgelegt und zusätzlich für Schleppanwendungen, Werkzeugmaschinen sowie Trommelbetrieb unter moderater mechanischer Belastung geeignet.

Technische Grundkonzeption

Die technische Architektur des D12Y11Y basiert auf einem mehrschichtigen Hochleistungsdesign:

• Feindrähtiger Kupferleiter Klasse 5 nach DIN EN 60228

Gewährleistet maximale Flexibilität und minimiert lokale Spannungen in Einzellitzen bei wiederholter Umlenkung.

• Halogenfreie Polyester-basierte Aderisolation

Verbessert thermische Stabilität und Abriebfestigkeit gegenüber Standard-Polyolefinen.

• Kurz verseilte Adern um zentrales Trageelement

Reduziert Innenaderwanderung und homogenisiert die Lastverteilung im Biegezyklus.

• PUR-HF Außenmantel (Polyurethan, halogenfrei, flammwidrig)

Sorgt für außergewöhnliche Abrieb-, Schnitt-, Hydrolyse- und Chemikalienbeständigkeit.

Diese Konstruktionsphilosophie macht das Kabel zu einer Hochleistungsleitung für anspruchsvollste mobile Energieversorgungssysteme.

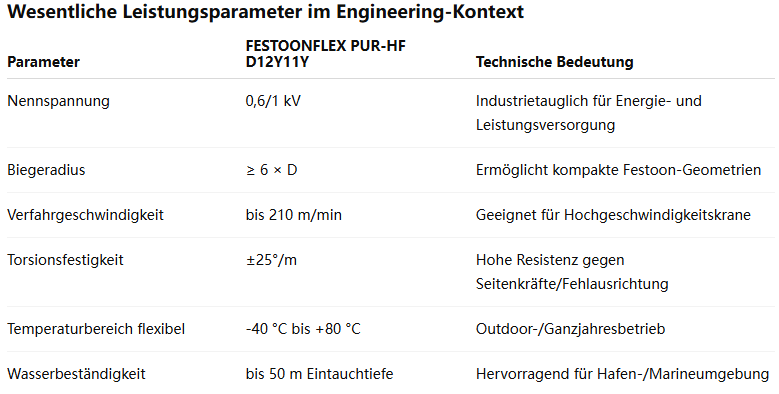

Diese Leistungsdaten positionieren das Produkt deutlich oberhalb klassischer PVC-Festoonleitungen und selbst über vielen Standard-Gummileitungen im Markt. Besonders bemerkenswert ist die Kombination aus hoher dynamischer Belastbarkeit und extremer Umweltresistenz, was auf die Werkstoffvorteile des PUR-HF Mantels zurückzuführen ist.

Typische industrielle Einsatzfelder

FESTOONFLEX PUR-HF D12Y11Y wird typischerweise in Anwendungen eingesetzt, in denen hohe Bewegungsdynamik mit rauen Umweltbedingungen zusammentrifft:

• STS-Containerbrücken

• RTG / RMG-Portalkrane

• Brückenkrane in Stahl- und Walzwerken

• Automatisierte Hochregallager

• Transferwagen / Shuttle-Systeme

• Werkzeugmaschinen mit Schleppbetrieb

• Marine- und Offshore-Hebetechnik

Gerade in Hafenanwendungen bietet das Kabel durch seine hohe Hydrolyse- und Salznebelbeständigkeit erhebliche Vorteile gegenüber herkömmlichen Elastomerleitungen. Die vom Hersteller freigegebene dauerhafte Wasserbeständigkeit bis 50 Meter Tauchtiefe unterstreicht die außergewöhnliche Umweltresistenz des Designs.

Warum dieses Kabel technologisch relevant ist？

FESTOONFLEX PUR-HF D12Y11Y steht exemplarisch für den Wandel von der „einfachen flexiblen Leitung“ hin zur hochoptimierten mechatronischen Spezialleitung. Während in älteren Anlagen häufig Standard-Gummileitungen eingesetzt wurden, verlangen moderne hochautomatisierte Anlagen heute spezialisierte Kabelsysteme, die mechanisch, thermisch und chemisch exakt auf das Bewegungsprofil abgestimmt sind.

Das D12Y11Y erfüllt diese Anforderungen durch seine gezielte Konstruktion und positioniert sich damit als Premiumlösung für Betreiber, die:

• ungeplante Stillstände minimieren möchten,

• Wartungskosten reduzieren wollen,

• längere Austauschintervalle anstreben,

• oder Hochgeschwindigkeits-/Hochlastsysteme betreiben.

Werkstoff- und Konstruktionsanalyse des Kabelaufbaus

Die Leistungsfähigkeit einer Hochdynamik-Festoonleitung wird maßgeblich durch ihre innere Konstruktion bestimmt. Anders als bei stationären Energiekabeln genügt bei mobilen Kranleitungen nicht allein die elektrische Dimensionierung – vielmehr entscheidet die mechanisch optimierte Gesamtkonstruktion über Lebensdauer, Ausfallsicherheit und Betriebskosten. FESTOONFLEX PUR-HF D12Y11Y ist daher als multifunktionales elektromechanisches Verbundsystem konzipiert, bei dem jeder konstruktive Aufbauparameter gezielt auf Dauerbiegebelastung, Torsion und Zugbeanspruchung abgestimmt ist.

Feindrähtige Kupferleiter Klasse 5 – Flexibilität auf Litzenebene

Die Grundlage der mechanischen Beweglichkeit bildet der feindrähtige Kupferleiter der Klasse 5 gemäß DIN EN 60228.

Im Vergleich zu starreren Leitern mit geringerer Litzenanzahl verteilt sich bei feindrähtigen Konstruktionen die Biegespannung auf eine deutlich größere Anzahl einzelner Drähte. Dadurch sinkt die lokale Spannungsamplitude pro Litze, was die Gefahr von Kupferermüdung und Litzenbruch signifikant reduziert.

Ingenieurwissenschaftlich betrachtet verbessert sich damit die Dauerbiegefestigkeit nach dem Prinzip der Spannungsreduktion:

• geringere Einzellitzensteifigkeit

• homogenere Spannungsverteilung im Leiterquerschnitt

• reduzierte plastische Verformung bei Umlenkung

• geringere Kaltverfestigung des Kupfers unter zyklischer Belastung

Diese Eigenschaften sind entscheidend, da Leiterbrüche in Festoon-Systemen typischerweise als Folge von Mikrorissbildung einzelner Litzen beginnen und sich progressiv zum Totalausfall entwickeln.

Polyesterbasierte halogenfreie Aderisolation – Mechanik trifft Thermostabilität

Während Standard-Flexleitungen häufig auf PVC oder einfache TPE-Isolation setzen, verwendet FESTOONFLEX PUR-HF eine halogenfreie Polyester-basierte Aderisolation.

Diese Werkstoffwahl verbessert mehrere kritische Parameter gleichzeitig:

Mechanische Vorteile

• höhere Abriebfestigkeit zwischen Innenadern

• bessere Kerbfestigkeit unter Druckbelastung

• geringere Materialermüdung bei zyklischer Verformung

Thermische Vorteile

• höhere Wärmeformbeständigkeit

• geringere bleibende Deformation unter Dauerstrombelastung

• verbesserte Dimensionsstabilität bei Temperaturwechseln

Besonders in hochbelasteten Festoon-Anwendungen reduziert dies das Risiko von Aderwanderung, Innenmantelabrieb und Isolationsrissbildung.

Kurz verseilte Adern – Optimierung der inneren Lastverteilung

Ein wesentliches konstruktives Merkmal des D12Y11Y ist die kurz verseilte Aderanordnung um ein zentrales Trageelement.

Prysmian weist diese Konstruktion explizit als Kernmerkmal des Kabeldesigns aus.

Technische Funktion der Kurzverseilung

Die reduzierte Schlaglänge erfüllt mehrere mechanische Aufgaben:

1.Minimierung relativer Innenaderbewegung

→ verhindert Reibverschleiß zwischen den Adern

2.Homogenisierung der Biegebeanspruchung

→ verteilt Zug-/Druckspannungen gleichmäßiger über den Kabelquerschnitt

3.Reduktion von Torsionsspannungen

→ verbessert Verdrehstabilität bei asymmetrischer Belastung

4.Verbesserung der Rundstabilität

→ verhindert Querschnittsdeformation unter Umlenkdruck

Aus mechanischer Sicht wirkt die Verseilung somit als internes Spannungsmanagementsystem.

PUR-HF Außenmantel – Werkstofftechnologie für extreme Beanspruchung

Der Außenmantel aus halogenfreiem flammwidrigem Polyurethan (PUR-HF) ist das zentrale Differenzierungsmerkmal gegenüber Standard-Festoonleitungen.

Polyurethan gilt im Bereich dynamischer Industrieleitungen als einer der leistungsfähigsten Mantelwerkstoffe, insbesondere bei kombinierter Abrieb-, Zug- und Umweltbeanspruchung. Industrie- und Herstellerdaten zeigen, dass PUR gegenüber PVC signifikant höhere Abrieb- und Kerbschlagwerte erreicht.

Materialwissenschaftliche Vorteile von PUR

• Sehr hohe Abriebfestigkeit

Ideal bei Kontakt mit Kabelwagen, Rollen oder Nachbarkabeln

• Hohe Reiß- und Weiterreißfestigkeit

Schutz gegen mechanische Beschädigung bei Stoßlasten

• Exzellente Hydrolysebeständigkeit

Kritisch für Hafen- und Offshore-Anwendungen

• Beständigkeit gegen Öle, Fette, Alkalien und Chemikalien

Relevant in Stahlwerken und Schwerindustrie

• Niedrige bleibende Verformung

Verbessert Rückstellverhalten nach Biegebeanspruchung

Gerade bei hochdynamischen Anwendungen ist letzterer Punkt entscheidend: Ein Werkstoff mit hoher elastischer Rückstellung reduziert bleibende Manteldeformationen und stabilisiert langfristig die Kabelgeometrie.

Mechanische Belastungen im Festoon-Betrieb – Ingenieurwissenschaftliche Betrachtung

Die mechanische Beanspruchung einer Festoonleitung ist multidimensional und deutlich komplexer als in statischen Kabelinstallationen. Im realen Betrieb wirken nicht isolierte Einzelbelastungen, sondern überlagerte dynamische Lastkollektive, deren Interaktion die tatsächliche Kabellebensdauer bestimmt.

Zyklische Biegebeanspruchung – Primärer Lebensdauerfaktor

Die dominierende Belastungsart im Festoon-System ist die wiederholte Umlenkbiegung über Kabelwagenrollen und Schleifenradien.

Bei jeder Bewegung entstehen:

• Zugspannungen auf der Außenseite der Biegung

• Druckspannungen auf der Innenseite

• Scherbeanspruchungen zwischen Litzen und Adern

Diese Spannungen führen zu klassischer Materialermüdung nach Wöhler-Prinzip:

Je höher die Spannungsamplitude, desto exponentiell kürzer die Lebensdauer.

Daraus ergibt sich unmittelbar die technische Relevanz des vorgeschriebenen Mindestbiegeradius von 6 × Außendurchmesser beim D12Y11Y.

Eine Unterschreitung führt zu überproportionalem Anstieg der Leiter- und Mantelspannungen.

Dynamische Zugbelastung bei Beschleunigung und Bremsung

Während des Verfahrens wirken auf Festoonleitungen nicht nur statische Eigengewichte, sondern zusätzliche Trägheitskräfte durch Beschleunigung und Verzögerung der Kabelwagen.

Die resultierende Zugkraft ergibt sich vereinfacht aus:

F = m × a

mit:

• m = bewegte Kabel-/Wagenmasse

• a = Beschleunigung des Systems

Insbesondere bei modernen Hochgeschwindigkeitskranen mit Fahrgeschwindigkeiten bis 210 m/min entstehen dadurch erhebliche zyklische Zugspitzen.
Aus diesem Grund ist FESTOONFLEX PUR-HF auf eine zulässige Dauerzugbeanspruchung von 15 N/mm² ausgelegt.

Torsionsbelastung und Verdrehbeanspruchung

In idealen Festoon-Systemen bewegt sich die Leitung ausschließlich planar.

In der Praxis entstehen jedoch regelmäßig Torsionsmomente durch:

• Schiefstellung der Kabelwagen

• Seitenversatz der Schiene

• Asymmetrische Schleifenbildung

• Windlasten bei Außenkranen

• Unsymmetrische Zugverteilung

Das D12Y11Y ist daher für ±25°/m Torsion ausgelegt – ein Wert, der deutlich oberhalb klassischer Standardleitungen liegt.

Diese Torsionsfestigkeit wird primär durch Verseilarchitektur und Mantelsteifigkeit ermöglicht.

Abrasive Kontaktbelastungen und Schlagbeanspruchung

Neben inneren Spannungen wirken im Festoon-System auch externe Oberflächenbelastungen:

Typische Quellen

• Kontakt mit Kabelwagenrollen

• Reibung zwischen benachbarten Kabelschleifen

• Stoßkontakt bei abruptem Richtungswechsel

• Windinduzierte Pendelbewegungen bei Außenanlagen

Gerade diese Belastungsart ist einer der Hauptgründe für den Einsatz von PUR-Mänteln, da hier klassische PVC-Mäntel aufgrund ihrer geringeren Abriebfestigkeit frühzeitig versagen.

Überlagerte Lastkollektive – Der reale Ermüdungsmechanismus

Entscheidend ist:

In der Praxis wirken diese Belastungen nicht isoliert, sondern simultan.

Eine typische reale Lastsituation im Hafenkranbetrieb kombiniert:

• zyklische Biegung

• dynamische Zugkräfte

• Torsion

• Stoßbelastung

• UV-/Salz-/Feuchteexposition

• Temperaturwechsel

Die tatsächliche Kabellebensdauer wird daher nicht durch einen Einzelparameter bestimmt, sondern durch die Gesamtresistenz des Kabeldesigns gegenüber multiphysikalischer Dauerbelastung.

Genau hier liegt der technische Mehrwert spezialisierter Festoonleitungen wie FESTOONFLEX PUR-HF:

Sie sind als Systemlösung für kombinierte Belastungsszenarien entwickelt – nicht lediglich als flexible Standardleitung mit dickerem Mantel.

Elektrische Leistungsparameter und normative Einordnung

Das Kabel erfüllt relevante internationale Anforderungen für industrielle Energieleitungen.

Wichtige Normen

• DIN EN 60228 – Leiterklassen

• DIN VDE 0298-4 – Strombelastbarkeit

• IEC 60332-1 – Flammwidrigkeit

• HD 22.2 / VDE 0282 Teil 3 – Flexibler Gummileitungsstandard

Die 0,6/1-kV-Auslegung erlaubt den Einsatz in anspruchsvollen Energieversorgungsnetzen industrieller Maschinen und Krane.

Typische Ausfallmechanismen in Festoon-Systemen

Trotz hochentwickelter Kabelkonstruktionen bleibt die Festoonleitung eines der am stärksten beanspruchten Verschleißbauteile im Material-Handling-System. In realen Industrieanwendungen entstehen Kabelausfälle selten durch singuläre Überlastung, sondern überwiegend infolge progressiver Ermüdungs- und Alterungsmechanismen, die sich über tausende bis Millionen Lastzyklen akkumulieren. Hersteller- und Felddaten aus der Kranindustrie zeigen, dass Kabelmanagement- und Leitungsprobleme einen signifikanten Anteil ungeplanter Kranstillstände verursachen – insbesondere dann, wenn Kabeltyp, Systemgeometrie oder Installation nicht optimal aufeinander abgestimmt sind.

Leiterbruch durch Biegeermüdung

Die häufigste elektrische Ausfallursache in Festoon-Systemen ist der progressive Bruch einzelner Kupferlitzen infolge zyklischer Biegebeanspruchung.

Bei jeder Umlenkung über Kabelwagenrollen entstehen:

• Zugspannungen im Außenradius

• Druckspannungen im Innenradius

• Relativbewegungen zwischen den Litzen

Wird die lokale Materialermüdungsgrenze überschritten, bilden sich Mikrorisse im Kupfer, die sich mit fortschreitender Lastzahl zum vollständigen Leiterbruch entwickeln. Dieses Verhalten folgt den klassischen Ermüdungsgesetzen der Wöhler-Kurve: Bereits eine moderate Erhöhung der Biegespannung kann die Lebensdauer exponentiell reduzieren.

Hauptursachen

• Unterschreitung des Mindestbiegeradius

• Überdimensionierte Kabelquerschnitte mit zu hoher Eigensteifigkeit

• Zu hohe Fahrgeschwindigkeit/Beschleunigung

• Falsche Kabelwagenabstände

• Verwendung ungeeigneter Standardleitungen

Mantelabrieb und Oberflächenverschleiß

Der abrasive Verschleiß des Außenmantels ist einer der häufigsten mechanischen Frühschäden im Festoon-Betrieb.

Abrieb entsteht typischerweise durch:

• Kontakt mit Kabelwagenrollen

• Reibung zwischen benachbarten Kabelschleifen

• Seitliches Anschlagen an Führungsschienen

• Pendelbewegungen durch Windlast bei Außenkranen

Besonders PVC-basierte Leitungen zeigen hier frühe Materialabtragung, da ihre Abrieb- und Kerbfestigkeit deutlich unter PUR-Compounds liegt. Genau deshalb werden moderne Hochleistungs-Festoonleitungen bevorzugt mit PUR-Mantel ausgeführt. Prysmian beschreibt Abrieb-, Stoß- und Reißbelastung explizit als zentrale Designkriterien für Kranleitungen.

Innenaderwanderung und Strukturdeformation

Bei unzureichend verseilten oder mechanisch unterdimensionierten Leitungen kann es zu relativer Bewegung der Innenadern kommen.

Dies führt langfristig zu:

• ungleichmäßiger Lastverteilung

• lokaler Querschnittsdeformation

• erhöhter Reibung zwischen Innenadern

• Mantelbeulen / Kabelovalisation

• vorzeitigem Leiterbruch

Innenaderwanderung tritt insbesondere bei langen Verfahrwegen und hohen Beschleunigungsraten auf.

Hydrolytische und chemische Alterung

In Außen- und Schwerindustrieanwendungen ist zusätzlich die werkstoffchemische Alterung ein relevanter Degradationsmechanismus.

Besonders kritisch sind:

• Feuchtigkeit / Kondensation

• Salznebel in Hafenanlagen

• UV-Strahlung

• Schmierstoffe / Hydrauliköle

• Alkalische oder saure Industrieatmosphäre

Minderwertige Mantelwerkstoffe verlieren unter diesen Bedingungen ihre Elastizität, verspröden oder hydrolysieren. PUR-HF-Systeme werden deshalb bevorzugt für aggressive Umgebungen eingesetzt.

Systembedingte Fehlanwendung als versteckte Hauptursache

Praxisdaten zeigen, dass ein erheblicher Anteil aller Kabelausfälle nicht auf Materialfehler, sondern auf falsche Systemauslegung zurückzuführen ist.

Typische Planungsfehler:

• Falscher Kabeltyp für Bewegungsprofil

• Ungeeignete Kabelwagengeometrie

• Zu kleine Umlenkrollen

• Falsche Zugentlastung

• Nicht abgestimmte Schleifenlänge

Der Kabelausfall ist damit häufig Symptom eines fehlerhaft ausgelegten Gesamtsystems – nicht des Kabels allein.

Praxisanwendungen in Hafenkranen, Brückenkranen und Intralogistik

Die Leistungsfähigkeit von FESTOONFLEX PUR-HF D12Y11Y zeigt sich besonders in anspruchsvollen industriellen Einsatzfeldern, in denen hohe Dynamik, aggressive Umweltbedingungen und maximale Anlagenverfügbarkeit zusammenkommen.

Prysmian gibt an, dass seine Kranleitungen heute in den Top-100 Containerterminals weltweit eingesetzt werden – ein Hinweis auf die zentrale Rolle spezialisierter Kabeltechnologie im globalen Hafenbetrieb.

Hafenkrane und Containerterminals

Festoonleitungen sind essenzieller Bestandteil zahlreicher Hafensysteme:

Typische Anwendungen

• STS-Containerbrücken (Ship-to-Shore)

• RMG-Krane (Rail Mounted Gantry)

• RTG-Krane (Rubber Tyred Gantry)

• Spreader-/Trolley-Versorgungssysteme

Besondere Belastungen im Hafenbetrieb

• hohe Verfahrgeschwindigkeiten

• extreme Lastwechsel

• permanente UV-/Salznebelbelastung

• Feuchtigkeit und Kondensation

• starke Windkräfte auf Kabelschleifen

Hier profitieren Betreiber besonders von der Hydrolyse- und Abriebbeständigkeit des PUR-Mantels sowie der hohen Dauerbiegefestigkeit des Kabelaufbaus.

Brückenkrane in Industrieanlagen

In Produktionsumgebungen übernehmen Festoonleitungen die Energieversorgung für:

• Katzfahrwerke

• Hubwerke

• Greifer-/Magnetanlagen

• Prozesskrane

  Kritische Einsatzbranchen

• Stahlwerke

• Walzwerke

• Papierindustrie

• Schwerindustrie

• Metallverarbeitung

Diese Anwendungen zeichnen sich durch hohe thermische Belastung, Ölnebel, abrasive Partikel und häufige Lastwechsel aus.

Automatisierte Intralogistik und Fördertechnik

Mit zunehmender Automatisierung wächst die Bedeutung dynamischer Leitungen auch in der Intralogistik.

Typische Einsatzfelder:

• Regalbediengeräte

• Shuttle-Systeme

• Transferwagen

• Automatische Förderbrücken

• Materialtransfersysteme in Smart Factories

Im Gegensatz zu klassischen Krananlagen stehen hier besonders im Fokus:

• hohe Taktzahlen

• präzise Positionierbewegungen

• geringe Wartungsfenster

• kompakte Bauräume

Dadurch steigen die Anforderungen an:

• kleinen Biegeradius

• hohe Dauerbiegefestigkeit

• geringe Masse

• stabile elektrische Signalübertragung

Warum PUR-Festoonleitungen hier zunehmend Standard werden？

Der Trend in allen genannten Industrien ist eindeutig:

Höhere Dynamik + Mehr Automatisierung + Weniger Wartungsfenster = Höhere Anforderungen an Kabelsysteme

Dadurch verdrängen spezialisierte PUR-Festoonleitungen zunehmend klassische Gummi- und PVC-Lösungen.

Ihre Vorteile in der Praxis:

• längere Standzeiten

• reduzierte Stillstandskosten

• geringerer Wartungsaufwand

• bessere Performance bei Hochgeschwindigkeitssystemen

• höhere Zuverlässigkeit unter Extrembedingungen

Engineering-Empfehlungen für Installation und Lebensdaueroptimierung

• Mindestbiegeradius konsequent einhalten

• Kabelwagenabstände korrekt dimensionieren

• Zugentlastungen normgerecht ausführen

• Seitenversatz im System minimieren

• Regelmäßige thermografische und visuelle Inspektionen durchführen

Zukunftstrends: Smarte Leitungen und Predictive Maintenance

Die Digitalisierung industrieller Infrastrukturen verändert derzeit grundlegend die Rolle klassischer Kabelsysteme. Während Festoonleitungen historisch als passive Verschleißkomponenten betrachtet wurden, entwickelt sich die nächste Generation industrieller Energieleitungen zunehmend zu intelligenten, datenliefernden Systemkomponenten innerhalb vernetzter Industrie-4.0-Architekturen.

Im Fokus steht dabei der Übergang von reaktiver bzw. intervallbasierter Wartung hin zu zustandsorientierter und prädiktiver Instandhaltung (Predictive Maintenance). Ziel ist es, Kabelausfälle nicht mehr erst nach Eintritt des Schadens zu erkennen, sondern degradierende Zustände frühzeitig datenbasiert zu identifizieren und den optimalen Austauschzeitpunkt vorauszusagen.

Aktuelle industrielle Monitoring-Plattformen für bewegte Kabelsysteme zeigen bereits, dass Echtzeit-Zustandsüberwachung ungeplante Stillstände signifikant reduzieren kann und die Wartungsplanung wesentlich präziser macht.

Embedded Sensorik – Vom passiven Kabel zum intelligenten Datenträger

Eine zentrale Entwicklung ist die Integration miniaturisierter Sensorik direkt in oder an das Kabelsystem.

Überwachte Parameter umfassen zunehmend:

• Leiterwiderstandsänderungen zur Früherkennung von Litzenbruch

• Temperaturprofile zur Überlast- und Hotspot-Erkennung

• Biege- und Dehnungsmessung zur Analyse mechanischer Ermüdung

• Zugkraftüberwachung zur Erkennung unzulässiger Lastspitzen

• Vibrations- und Stoßsensorik zur Identifikation abnormaler Betriebszustände

• Feuchte-/Wassereintrittserkennung für Außen- und Marineanwendungen

Moderne Systeme nutzen hierfür sowohl klassische elektrische Sensorprinzipien als auch optische Technologien wie Fiber-Bragg-Grating-(FBG)-Sensoren, die eine hochpräzise Dehnungs- und Temperaturmessung über lange Leitungsstrecken ermöglichen. Sensorintegrierte Kabeldiagnostik gilt als einer der vielversprechendsten Entwicklungspfade zukünftiger Hochleistungs-Kabelsysteme.

KI-gestützte Lebensdauerprognose und Predictive Analytics

Die reine Datenerfassung ist jedoch nur der erste Schritt.
Der eigentliche Mehrwert intelligenter Kabelsysteme entsteht durch algorithmische Zustandsbewertung und Lebensdauerprognose.

Hierzu werden Sensordaten mit folgenden Betriebsparametern korreliert:

• Lastspielzahl

• Fahrprofil / Beschleunigungsdaten

• Historische Überlastungen

• Temperaturzyklen

• Umweltbedingungen

• Biegeradien / reale Bewegungsprofile

Auf Basis dieser Daten berechnen KI- oder modellbasierte Systeme die verbleibende Restlebensdauer (Remaining Useful Life, RUL) des Kabels.

Dadurch können Betreiber:

• Wartungen exakt bedarfsorientiert planen

• Austauschintervalle optimieren

• unnötige präventive Ersatzmaßnahmen vermeiden

• ungeplante Anlagenstillstände minimieren

Die Industrie bezeichnet diesen Ansatz zunehmend als „Cable Health Management“, analog zu Structural Health Monitoring in anderen Ingenieurdisziplinen.

Vom Kabel zum mechatronischen Systembauteil

Langfristig wird sich die Rolle industrieller Spezialleitungen fundamental verändern:

Die Leitung der Zukunft ist nicht mehr nur Energieträger, sondern zugleich Sensorträger, Datenschnittstelle und Diagnoseeinheit.

Damit entwickelt sich die Festoonleitung von einem klassischen Verbrauchsartikel zu einem mechatronischen Hochtechnologie-Bauteil mit eigener digitaler Funktionalität.

Für Premiumprodukte wie FESTOONFLEX PUR-HF D12Y11Y bedeutet dies perspektivisch:

• sensorintegrierte Sondervarianten

• cloudbasierte Monitoring-Add-ons

• Retrofit-fähige Diagnosemodule

• OEM-spezifische Smart-Cable-Lösungen

✅Fazit

FESTOONFLEX PUR-HF D12Y11Y repräsentiert den aktuellen Stand moderner Hochleistungs-Festoonleitungen und verdeutlicht exemplarisch, wie stark sich industrielle Kabeltechnologie in den vergangenen Jahren weiterentwickelt hat.

Was auf den ersten Blick wie eine „klassische flexible Leitung“ erscheint, ist in Wirklichkeit ein hochoptimiertes elektromechanisches Systembauteil, dessen Konstruktion gezielt auf die extremen Anforderungen dynamischer Material-Handling-Anwendungen ausgelegt ist.

Die Kombination aus:

• feindrähtigem Kupferleiter nach DIN EN 60228

• optimierter Kurzverseilung

• polyesterbasierter Hochleistungsisolation

• hydrolysebeständigem PUR-HF-Außenmantel

• hoher Zug-, Biege- und Torsionsfestigkeit

ermöglicht eine signifikant höhere mechanische Lebensdauer als bei konventionellen PVC- oder Standard-Gummileitungen.

Gerade in anspruchsvollen Anwendungen wie:

• Hafenkranen

• Hochgeschwindigkeits-Brückenkranen

• automatisierter Intralogistik

• Schwerindustrieanlagen

trägt die Wahl einer technologisch geeigneten Festoonleitung unmittelbar zu höherer Anlagenverfügbarkeit, geringeren Wartungskosten und niedrigeren Total Cost of Ownership bei.

Gleichzeitig zeigt der Trend zu intelligenten Kabelsystemen, dass sich die Branche an einem technologischen Wendepunkt befindet:

Die Festoonleitung entwickelt sich von der passiven Energieverbindung zur aktiv überwachten, datenbasierten Infrastrukturkomponente innerhalb digitalisierter Industrieanlagen.

Vor diesem Hintergrund ist FESTOONFLEX PUR-HF D12Y11Y nicht nur eine leistungsfähige Festoonleitung für heutige Anforderungen, sondern zugleich ein Beispiel für die Richtung, in die sich industrielle Spezialkabeltechnologie zukünftig entwickeln wird:

👉Von der robusten Leitung zur intelligenten, vernetzten Systemkomponente.
