E-RTG-Kabel im Fokus: Technologische Innovation, extreme Belastbarkeit und die Zukunft intelligenter Hafenenergieversorgung

Warum E-RTG-Kabel entscheidend sind？

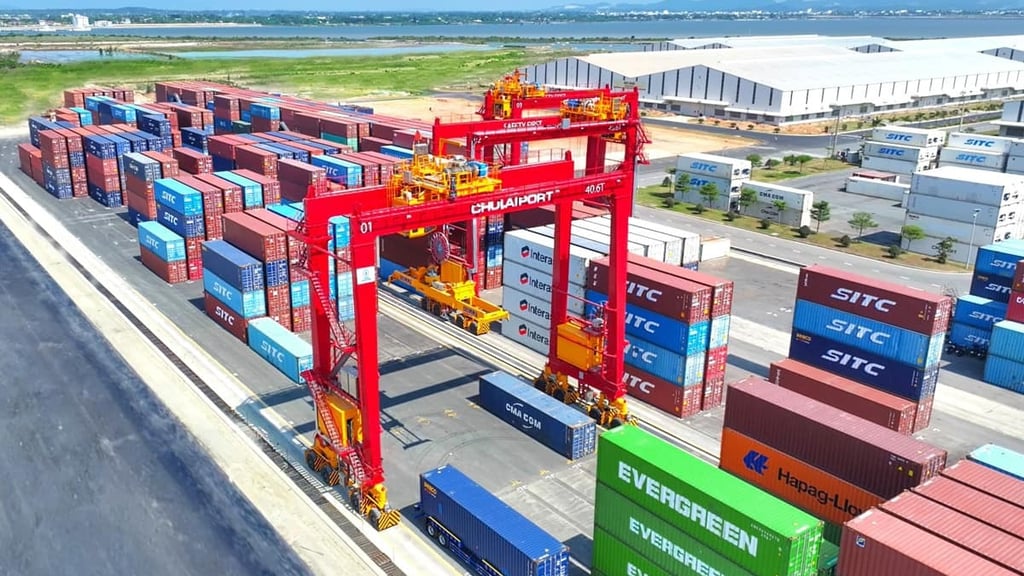

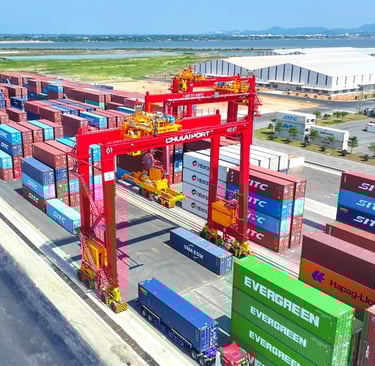

E-RTG-Krane (Electrified Rubber Tyred Gantry Cranes) sind zentrale Komponenten moderner Containerterminals. Ihre kontinuierliche Bewegung und hohe Dynamik stellen extreme Anforderungen an die Energieversorgung. Genau hier kommen Reeling-Kabel ins Spiel: Sie müssen gleichzeitig flexibel, robust und elektrisch effizient sein.

Das Kabel fungiert nicht nur als Energiequelle, sondern zunehmend auch als Datenübertragungsmedium – eine Schlüsselrolle in automatisierten Häfen.

Technischer Hintergrund: Was ist ein (N)SHTOEU-Kabel?

Das Kürzel (N)SHTOEU beschreibt die Konstruktionsmerkmale:

• N: Normkonform (z. B. DIN VDE)

• SH: Schweres Gummikabel

• T: Verzinnte Leiter

• O: Ölbeständig

• E: EPR-Isolation

• U: Flammwidrig

Diese Kabel sind speziell für Anwendungen mit häufigem Auf- und Abrollen konzipiert und arbeiten typischerweise im Niederspannungsbereich von 0,6/1 kV.

Aufbau und Materialien – Analyse des CORDAFLEX (SMK)

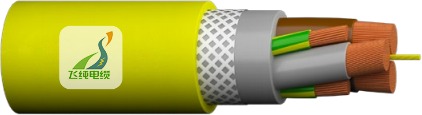

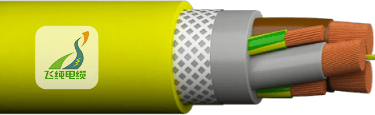

Ein Blick in den Querschnitt des CORDAFLEX-Kabels offenbart eine hochkomplexe Schichtbauweise, die weit über Standardkabel hinausgeht:

Leiter und Isolation

• Leiter: Elektrolytkupfer, verzinnt, feinstdrähtig (Klasse 5/6 nach DIN VDE 0295). Die Verzinnung schützt vor Korrosion in salzhaltiger Meeresluft.

• Isolation: PROTOFIRM HD auf EPR-Basis (Ethylen-Propylen-Kautschuk). Dieses Material zeichnet sich durch eine überlegene thermische Beständigkeit und mechanische Härte aus.

Das Mehrschicht-Mantelsystem

Das Herzstück ist das duale Mantelsystem:

1. Innenmantel: Aus PROTOFIRM-Spezialgummi, der die Adern fest fixiert.

2.Anti-Torsionsgeflecht: Zwischen Innen- und Außenmantel ist ein Geflecht aus Polyesterfäden einvulkanisiert. Dies verhindert das gefürchtete "Aufseilen" des Kabels unter Zugbelastung.

3.Außenmantel: Hochabriebfester PROTOFIRM-Spezialkautschuk in Gelb (Sicherheitsfarbe).

Mechanische und elektrische Extremanforderungen

E-RTG-Kabel müssen gleichzeitig mehreren Belastungen standhalten:

• Zugkräfte bis zu 30 N/mm²

• Torsion bis ±50°/m

• Temperaturbereich von −35 °C bis +80 °C

Diese Werte zeigen: Es handelt sich nicht um Standardkabel, sondern um hochentwickelte Spezialprodukte.

Zusätzlich müssen sie dauerhaft wiederholte Biegezyklen überstehen – ein klassisches Problem der Materialermüdung.

Integration von Glasfaser: Intelligente Häfen

Ein entscheidender Fortschritt ist die Integration von Glasfasern in das Kabel:

• Datenübertragung für Automatisierungssysteme

• Unterstützung von Industrial Ethernet, CAN-Bus, Profibus

• Echtzeit-Monitoring von Kranbewegungen

Diese Hybridlösung (Power + Data) ist ein Schlüsselelement moderner „Smart Ports“.

Normen und wissenschaftliche Grundlagen

Die Qualität eines E-RTG-Kabels wird durch die Einhaltung strenger Normen definiert:

DIN VDE 0250-814: Die spezifische Norm für trommelbare Leitungen.

Ozonbeständigkeit: Nach DIN VDE 0472 Teil 805. Ozon in Meeresnähe kann herkömmliche Gummimischungen spröde machen; PROTOFIRM ist hiergegen immun.

Biegewechselzyklen: Die Lebensdauer wird oft in Testreihen mit über 100.000 Zyklen auf Testständen ermittelt, die die Realität des Hafenbetriebs simulieren.

Aus wissenschaftlicher Sicht spielen folgende Prinzipien eine Rolle:

• Minimierung elektrischer Verluste durch feindrähtige Leiter

• Optimierung mechanischer Spannungsverteilung

• Reduktion elektromagnetischer Störungen

Diese Prinzipien sind auch aus der Kabeltechnik-Forschung bekannt, etwa bei der Entwicklung verlustarmer Leiterstrukturen.

Lebensdauer, Ausfallmechanismen und Optimierung

Die Lebensdauer einer E-RTG-Leitung wird nicht in Jahren, sondern in Biegewechselzyklen und Betriebsstunden unter Volllast gemessen. Während Standard-Gummileitungen in Hafenumgebungen oft nach 12 bis 18 Monaten erste Ermüdungserscheinungen zeigen, sind spezialisierte (N)SHTOEU-Leitungen für weit höhere Standzeiten ausgelegt.

Primäre Ausfallmechanismen: Der "Feind" im Inneren

Wissenschaftliche Studien, unter anderem von Instituten für Fördertechnik (z.B. IFT Stuttgart), definieren drei Hauptursachen für das Versagen von Leitungssystemen an Leitungstrommeln:

Thermische Alterung durch Stromwärme und Solarstrahlung:

Die zulässige Betriebstemperatur am Leiter beträgt laut Datenblatt 90 ℃.In der Praxis führt die Kombination aus hoher Stromlast (bis zu 620A bei großen Querschnitten) und direkter Sonneneinstrahlung auf der Trommel zu einer beschleunigten Depolymerisation des Außenmantels.

• Effekt: Der Mantel verliert seine Elastizität, wird spröde und bekommt Mikrorisse, durch die Feuchtigkeit (Salzwasser) diffundieren kann.

Der "Korkenzieher-Effekt" (Helix-Deformation):

Dies ist der kritischste mechanische Defekt. Er entsteht, wenn die Adern innerhalb des Mantels ihre Position verändern. Da die äußeren Adern eines Verseilverbandes bei Biegung einen längeren Weg zurücklegen müssen als die inneren, entstehen Ausgleichskräfte.

• Folge: Die Leitung verformt sich wellenförmig, was zu einer einseitigen Abnutzung an den Führungsrollen des E-RTG führt.

Mantelbruch durch Wechselbiegung:

Bei Geschwindigkeiten von 240 m/min wird das Kabel beim Auf- und Abwickeln massiv beschleunigt. Die kinetische Energie führt zu einer kurzzeitigen Dehnung des Polymers.

Optimierungsstrategien: Ingenieurskunst gegen den Verschleiß

Um diese Mechanismen zu neutralisieren, nutzt die CORDAFLEX-Serie spezifische konstruktive Kniffe, die in der modernen Fachliteratur als "Best Practice" für Leitungstrommeln gelten:

A. Der vulkanisierte Verbund (Interlocked Layers)

Im Gegensatz zu Standardkabeln, bei denen der Außenmantel lose über dem Innenmantel liegt, werden bei der CORDAFLEX (SMK) die Schichten unter Druck vulkanisiert. Das dazwischenliegende Anti-Torsionsgeflecht aus High-Tech-Polyester wirkt wie eine Barriere.

• Wissenschaftlicher Fokus: Dieses Geflecht verhindert die Übertragung von Torsionsmomenten auf die empfindlichen Kupferadern und die Lichtwellenleiter. Es fungiert als mechanischer Tiefpassfilter, der Belastungsspitzen abfängt.

B. Optimierung des Verseilfaktors

Die Adern sind mit einer besonders kurzen Schlaglänge verseilt. Eine kurze Schlaglänge erhöht die Flexibilität und sorgt dafür, dass die beim Biegen auftretenden Zug- und Druckspannungen innerhalb der Ader besser kompensiert werden können. Dies ist ein entscheidender Faktor für die Wechselbiegefestigkeit.

C. Einsatz von PROTOFIRM-Spezialmischungen

Die Materialforschung hat mit PROTOFIRM eine Mischung auf EPR-Basis (Ethylen-Propylen-Kautschuk) geschaffen, die einen optimierten Modulwert (Steifigkeit vs. Elastizität) aufweist.

Referenz: Gemäß ISO 48-2 (Härteprüfung) weisen diese Mäntel eine Shore-Härte auf, die exakt so kalibriert ist, dass sie einerseits Abrieb durch Sand und Staub widersteht, aber andererseits bei -35℃ nicht glashart wird und bricht.

Überwachung und Predictive Maintenance

Ein moderner Ansatz zur Optimierung der Lebensdauer ist das Monitoring der integrierten Lichtwellenleiter. Da Glasfasern extrem empfindlich auf kleinste Dehnungen reagieren, können sie als "Sensor" genutzt werden. Eine Veränderung der Dämpfungswerte (über den Standardwert von 0,4dB/km hinaus) kann ein früher Indikator für eine mechanische Überlastung der gesamten Leitung sein, noch bevor es zu einem elektrischen Kurzschluss kommt.

Fazit: Die Zukunft der E-RTG-Energieversorgung im Kontext von Industrie 4.0

Das CORDAFLEX (SMK) (N)SHTOEU ist weit mehr als ein passives Übertragungsmedium; es ist eine hochkomplexe Systemkomponente, die den technologischen Flaschenhals zwischen stationärer Infrastruktur und mobiler Großmechanik schließt. Die Wahl der richtigen Reeling-Leitung ist heute eine strategische Entscheidung, die drei zentrale Dimensionen der modernen Hafenlogistik beeinflusst:

Dekarbonisierung und die "Zero-Emission"-Strategie

Laut Berichten der International Association of Ports and Harbors (IAPH) ist die Elektrifizierung der RTG-Flotten einer der effektivsten Hebel zur Reduzierung des CO2-Fußabdrucks von Terminals. Fachliteratur zur Energiewende in Häfen (z.B. Port Technology International) betont, dass die Zuverlässigkeit dieser "Green Logistics"-Kette direkt von der Standzeit der Kabel abhängt. Ein Kabelbruch an einem E-RTG führt nicht nur zu operativem Stillstand, sondern erzwingt im Notfall den Rückgriff auf dieselbetriebene Backup-Systeme, was die Emissionsziele konterkariert. Das CORDAFLEX-System sichert durch seine extreme Resilienz die Kontinuität des elektrischen Betriebs.

Total Cost of Ownership (TCO) vs. Anschaffungskosten

In der betriebswirtschaftlichen Analyse von Hafenanlagen wird oft auf das Modell der Lebenszykluskosten verwiesen. Studien von Institutionen wie der Kranbau-Forschung zeigen, dass die Anschaffungskosten einer Hochleistungsleitung wie der (N)SHTOEU nur einen Bruchteil der potenziellen Ausfallkosten ausmachen.

Kalkulationsbeispiel: Ein ungeplanter Stillstand eines E-RTG in einem Hochleistungsterminal kann Kosten von mehreren tausend Euro pro Stunde verursachen (Opportunitätskosten durch Schiffsverspätungen und Personal-Leerlauf). Die Verwendung von PROTOFIRM-Mischungen und die damit einhergehende Verdoppelung der Lebensdauer amortisiert den höheren Anschaffungspreis oft schon nach dem ersten vermiedenen Ausfall.

Die Rolle der Hybridisierung in der Smart-Port-Ära

Die Zukunft gehört dem autonomen Fahren und der KI-gestützten Logistik. Wie in Veröffentlichungen zur "Automatisierung von Containerterminals" (z.B. Springer, "Handbuch Logistik") dargelegt, ist die physische Schicht (Physical Layer) der Datenübertragung das kritischste Glied. Die im CORDAFLEX integrierten Lichtwellenleiter erfüllen mit ihren geringen Dämpfungswerten von 0,4dB/km genau diese Anforderung. Sie ermöglichen die für Remote-Control-Systeme erforderlichen Latenzzeiten im Millisekundenbereich.

Zusammenfassend lässt sich sagen: Die technologische Evolution der E-RTG-Leitungen ist ein Indikator für den Reifegrad der Hafenlogistik. Während früher nur die Stromtragfähigkeit zählte, sind heute mechanische Intelligenz (Anti-Torsionsschutz), Werkstoffdynamik (Tieftemperaturflexibilität) und High-Speed-Datenintegration die Benchmarks. Das CORDAFLEX (SMK) (N)SHTOEU setzt hier den Industriestandard und bereitet den Weg für den vollautomatisierten, emissionsfreien Hafen von morgen.
