CORDALFLEX (N)SHTOEU Leitungsserie: Aufbau, Anwendungen und technische Auswahl von Trommelleitungen

Warum Trommelleitungen unverzichtbar sind？

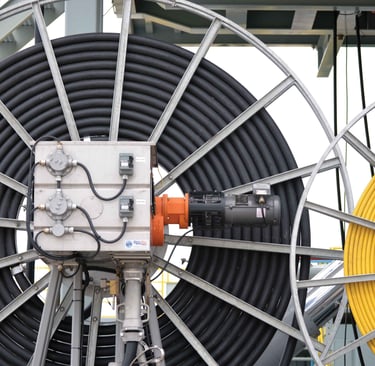

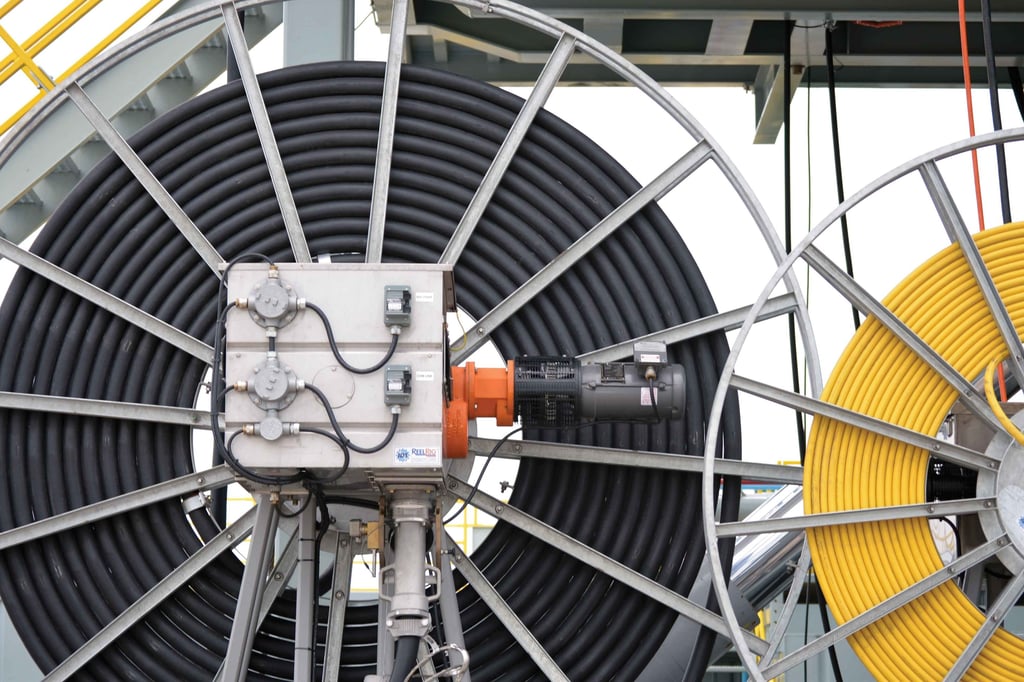

In modernen Industrieanlagen, insbesondere in Kränen, Förderanlagen und mobilen Maschinen, sind flexible Energie- und Steuerleitungen unverzichtbar. Trommelleitungen müssen dabei extremen mechanischen Belastungen standhalten, darunter Zug-, Biege- und Torsionskräfte.

Herkömmliche Kabel versagen unter solchen Bedingungen oft frühzeitig. Speziell entwickelte Leitungen wie die CORDALFLEX (N)SHTOEU-Serie bieten hier eine langlebige Lösung.

Normen & Standards: DIN VDE 0250-814 im Überblick

Die Konstruktion solcher Leitungen basiert auf der Norm DIN VDE 0250-814, welche flexible Gummischlauchleitungen für Energieübertragung definiert.

Diese Norm legt unter anderem fest:

• Nennspannung: 0,6/1 kV

• Aufbau (Leiter, Isolation, Mantel)

• Mechanische Anforderungen

• Prüfverfahren

Die Norm ist international anerkannt und besonders für Anwendungen mit hohen mechanischen Belastungen ausgelegt.

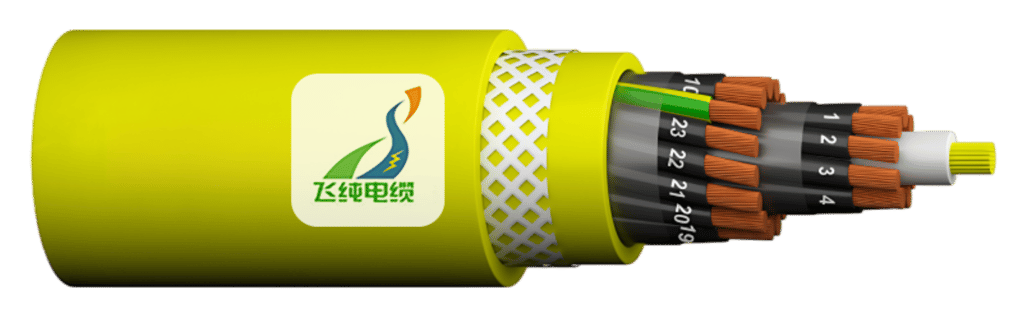

Aufbau der CORDALFLEX (N)SHTOEU Kabel

Der Aufbau ist entscheidend für die Langlebigkeit:

• Leiter: Elektrolytkupfer, verzinnt, feinstdrähtig (Klasse FS) für maximale Flexibilität.

• Isolierung: PROTOLON MS (hochwertiges EPR-Compound), das exzellente elektrische Werte bietet.

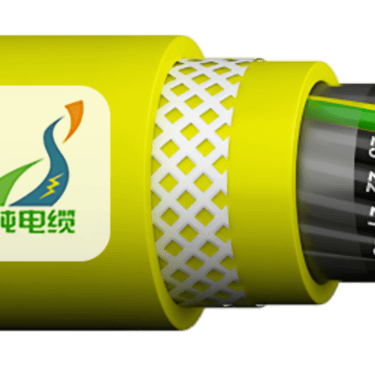

• Mantelsystem: Ein zweischichtiger Aufbau aus PCP-basiertem Spezialgummi (PROTOFIRM). Zwischen Innen- und Außenmantel befindet sich ein Antitorsionsgeflecht aus Polyesterfäden, das ein Verdrehen des Kabels unter Zugbelastung verhindert.

Mechanische & elektrische Eigenschaften

Elektrisch:

Nennspannung: 0,6/1 kV

Prüfspannung: bis 3,5 kV

Einsatz für Bus-Systeme (z. B. Profibus, CAN-Bus)

Mechanisch:

Zugfestigkeit: bis 30 N/mm²

Torsion: ±50°/m möglich

Biegeradius: ca. 10–20× Außendurchmesser

Diese Eigenschaften ermöglichen den Einsatz in dynamischen Anwendungen mit kontinuierlicher Bewegung.

Typische Anwendungen

Elektrisch:

• Nennspannung: 0,6/1 kV

• Prüfspannung: bis 3,5 kV

• Einsatz für Bus-Systeme (z. B. Profibus, CAN-Bus)

Mechanisch:

• Zugfestigkeit: bis 30 N/mm²

• Torsion: ±50°/m möglich

• Biegeradius: ca. 10–20× Außendurchmesser

Diese Eigenschaften ermöglichen den Einsatz in dynamischen Anwendungen mit kontinuierlicher Bewegung.

Auswahlkriterien

Bei der Auswahl der richtigen Leitung müssen folgende Faktoren berücksichtigt werden

• Leiterquerschnitt (z. B. 1,5 mm² bis 50 mm²)

• Anzahl der Adern

• Biegeradius

• Zugbelastung

• Einsatzumgebung (UV, Öl, Temperatur)

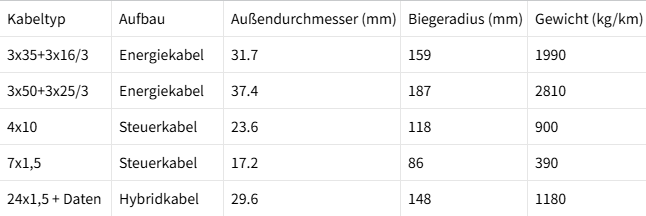

Beispiel: Kabelmodelle & Dimensionen

Fazit

Die CORDALFLEX (N)SHTOEU Leitungsserie stellt eine hochspezialisierte Lösung für anspruchsvolle industrielle Anwendungen dar. Dank normgerechter Konstruktion nach DIN VDE 0250-814 sowie optimierter mechanischer Eigenschaften bieten diese Kabel eine hohe Betriebssicherheit und lange Lebensdauer.
