Brückenkran-Kabel im Fokus: Aufbau, Technologien und Zukunftstrends der Energieübertragung in der Industrie

Die Rolle von Kabelsystemen im Brückenkran

Brückenkrankabel sind für die Stromversorgung, Steuerung und Signalisierung von Kransystemen unerlässlich und gewährleisten einen effizienten und sicheren Betrieb. Sie werden grob in vier Typen unterteilt: Festoon-Kabel für flexible Bewegung, Kettenkabel für Schwerlasthebearbeiten, Trommelkabel für Aufrollanwendungen und Hängekabel für präzise Steuerung. Jeder Typ ist auf spezifische Betriebsanforderungen ausgelegt und bietet Zuverlässigkeit und Haltbarkeit in anspruchsvollen Industrieumgebungen.

Grundtypen von Brückenkran-Kabeln

Brückenkran-Kabel müssen unterschiedlichste Bewegungsprofile, Lastanforderungen und Umgebungsbedingungen erfüllen. Daher haben sich mehrere spezialisierte Kabeltypen etabliert, die jeweils für spezifische Einsatzszenarien optimiert sind.

Festoon-Kabel (Schleppkabelsysteme)

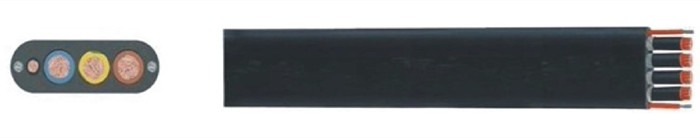

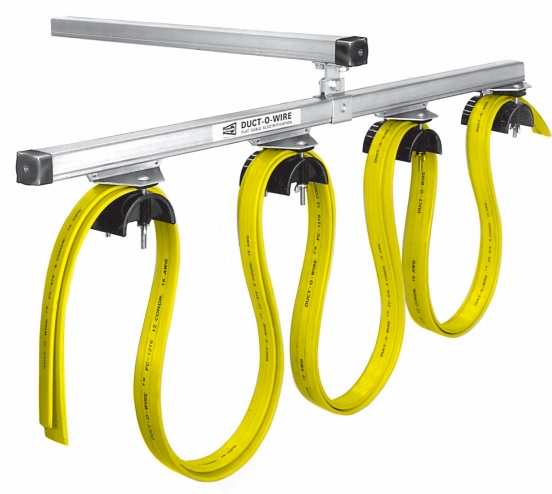

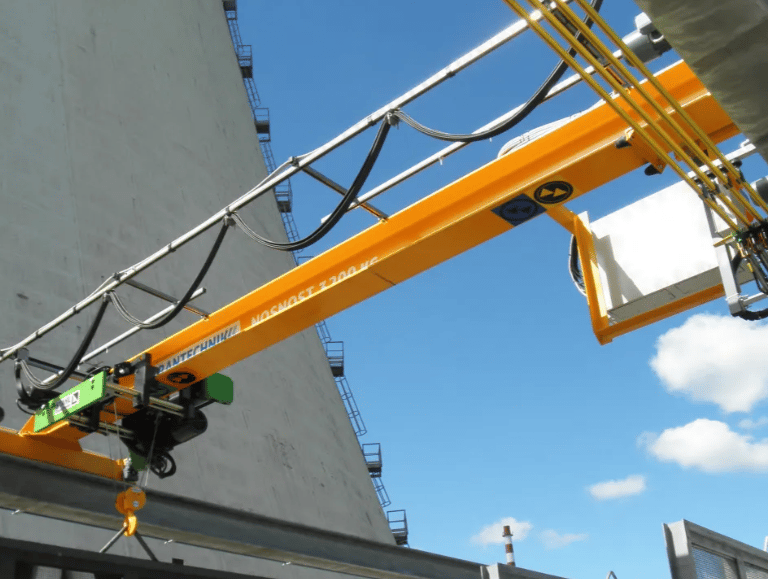

Festoon-Kabel sind für Anwendungen konzipiert, bei denen Kabel entlang einer Schienenstruktur flexibel geführt werden. Sie werden typischerweise über Laufwagen bewegt und folgen der Kranbewegung in Schleifenform.

Funktionale Eigenschaften:

• Hohe Flexibilität bei kontinuierlicher Bewegung

• Aufnahme von wiederholten Biegezyklen

• Gleichzeitige Übertragung von Energie und Steuersignalen

Typische Einsatzumgebung:

• Standard-Brückenkrane

• Produktionshallen mit mittleren Verfahrgeschwindigkeiten

Technische Herausforderungen:

• Dynamische Schlaufenbildung → ungleichmäßige Lastverteilung

• Lokale Belastung an Aufhängungspunkten

• Verschleiß durch Pendelbewegungen

👉 Festoon-Kabel stellen eine wirtschaftlich effiziente Standardlösung dar, sind jedoch bei sehr hohen Dynamiken begrenzt.

Kettenkabel – Hohe mechanische Belastung

Kettenkabel sind speziell für den Einsatz unter hoher mechanischer Beanspruchung entwickelt und werden typischerweise in Energieführungsketten eingesetzt.

Funktionale Eigenschaften:

• Optimiert für extreme Biegezyklen

• Hohe Zug- und Abriebfestigkeit

• Torsionsarme Konstruktion

Typische Einsatzumgebung:

• Schwerlastbetrieb

• Hochfrequente Bewegungszyklen

• Automatisierte Industrieanlagen

Konstruktive Besonderheiten:

• Feinstlitzen-Leiter für maximale Flexibilität

• Hochleistungsmantel (z. B. PUR)

• Definierte Biegeradien zur Spannungsreduktion

👉 Kettenkabel sind die bevorzugte Lösung für anspruchsvolle Anwendungen mit hoher Belastung und langen Betriebszeiten.

Trommelkabel – Aufrollmechanismus

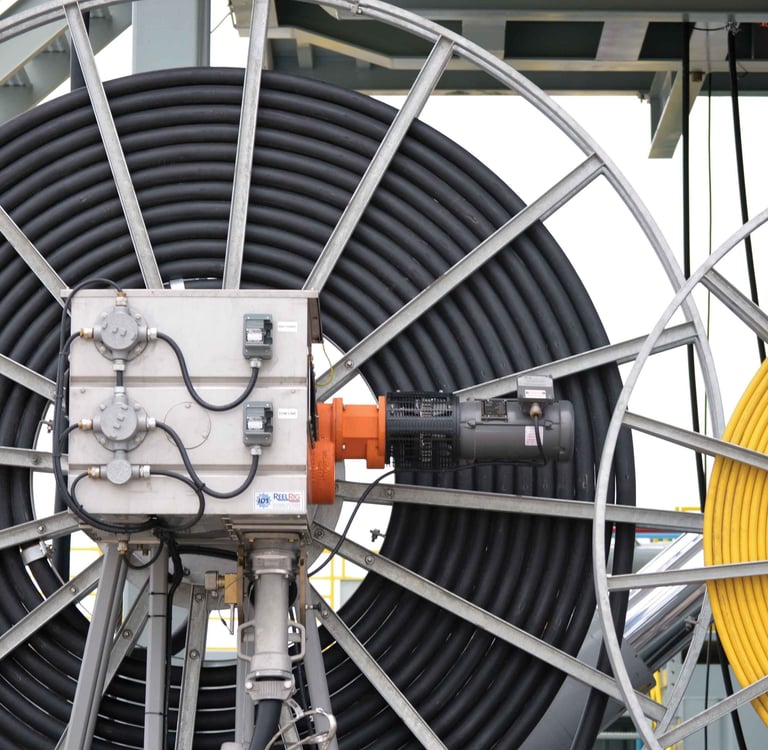

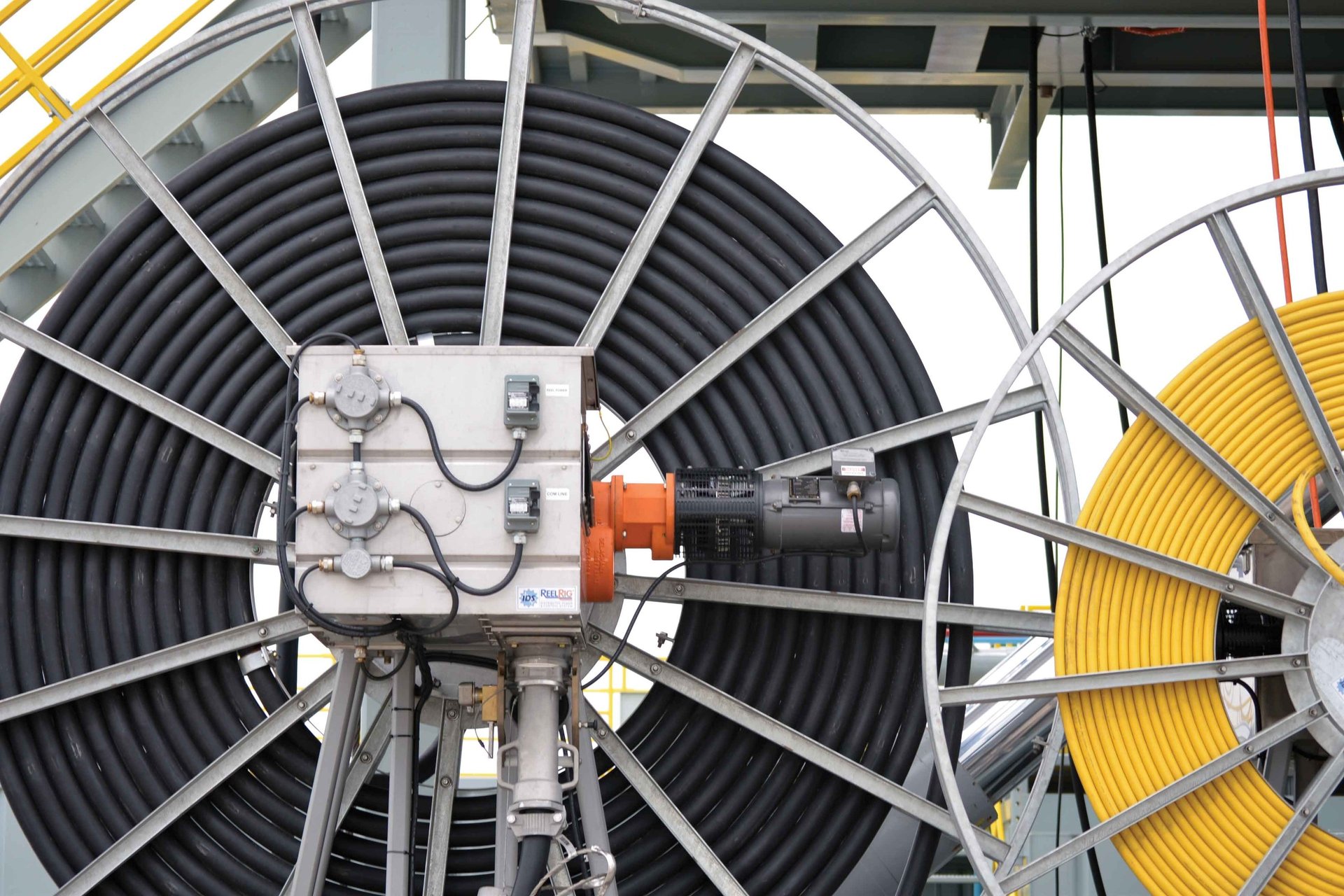

Trommelkabel sind für Anwendungen mit großen Verfahrwegen konzipiert und werden über Kabeltrommeln automatisch auf- und abgewickelt.

Funktionale Eigenschaften:

Übertragung großer Energiemengen über lange Distanzen

Aufnahme hoher Zugkräfte

Stabilität bei wechselnden Wickelzuständen

Typische Einsatzumgebung:

Krane mit großen Fahrwegen

Hafenanlagen

Außeninstallationen

Technische Anforderungen:

Hohe Zugentlastung durch integrierte Tragelemente

Gleichmäßige Wickelgeometrie

Widerstand gegen Torsion und mechanische Verformung

👉 Trommelkabel sind unverzichtbar für großskalige Systeme, erfordern jedoch eine präzise mechanische Auslegung.

Hängekabel – Präzise Steuerung

Hängekabel werden primär für Steuerungs- und Signalübertragungsaufgaben eingesetzt und zeichnen sich durch hohe Präzision und Stabilität aus.

Funktionale Eigenschaften:

Zuverlässige Signalübertragung

Geringe mechanische Beanspruchung

Hohe elektromagnetische Verträglichkeit

Typische Einsatzumgebung:

Steuerungssysteme

Bedienpendel und Steuergeräte

Sensor- und Kommunikationsleitungen

Technische Merkmale:

Geschirmte Leitungen zur Reduktion von Störungen

Hohe elektrische Genauigkeit

Flexibler, aber mechanisch weniger belastbarer Aufbau

👉 Hängekabel sind essenziell für die präzise Steuerung von Kranbewegungen und sicherheitsrelevanten Funktionen.

Ingenieurtechnische Auswahlkriterien

Für die Praxis ergibt sich folgende Entscheidungslogik:

• Bewegungsart entscheidend: linear, zyklisch oder rotierend

• Belastung bewerten: Zug, Biegung, Torsion

• Umgebung berücksichtigen: Temperatur, Chemikalien, Feuchtigkeit

• Wirtschaftlichkeit analysieren: Investition vs. Lebensdauer

👉 Eine falsche Auswahl kann die Lebensdauer um ein Vielfaches reduzieren und die Gesamtbetriebskosten erheblich erhöhen.

Technischer Aufbau und physikalische Prinzipien

Der Aufbau von Brückenkran-Kabeln basiert auf einer Kombination aus elektrotechnischen und mechanischen Prinzipien. Ziel ist es, maximale Flexibilität bei gleichzeitig hoher Belastbarkeit zu gewährleisten.

Aufbau eines typischen Kran-Kabels

Ein modernes Kran-Kabel besteht aus mehreren funktionalen Schichten:

Leiter (Kupfer oder Aluminium)

• Verantwortlich für die Stromübertragung

• Oft als feindrähtige Litze ausgeführt für hohe Flexibilität

Isolation

• Elektrische Trennung der Leiter

• Materialien: PVC, XLPE, Gummi

Verseilung (Stranding)

• Mehrere Leiter werden gemeinsam verdrillt

• Erhöht Flexibilität und mechanische Stabilität

Schirmung (optional)

• Schutz vor elektromagnetischen Störungen

Außenmantel

• Mechanischer Schutz

• Beständig gegen Abrieb, Öl und Chemikalien

Wechselwirkungen der Belastungen

In der Praxis wirken alle Belastungen gleichzeitig:

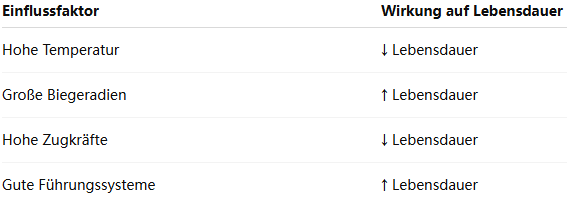

Belastung Effekt

Mechanisch Ermüdung

Thermisch Alterung

Chemisch Materialabbau

Elektrisch Energieverluste

Diese Kombination macht die Auslegung von Kran-Kabeln zu einer komplexen ingenieurtechnischen Aufgabe.

Optimierungsansätze

Moderne Entwicklungen zielen darauf ab:

• Flexiblere Leiterstrukturen zu entwickeln

• Reibung zu minimieren

• Lebensdauer zu maximieren

Beispiele:

• Feinstlitzen-Technologie

• spezielle Mantelwerkstoffe

• simulationsbasierte Konstruktion

Herausforderungen im industriellen Einsatz

Der industrielle Einsatz von Brückenkran-Kabeln ist durch eine Kombination extremer mechanischer, chemischer und thermischer Belastungen geprägt. Diese Mehrfachbeanspruchung führt zu komplexen Alterungs- und Verschleißmechanismen, die oft nicht linear verlaufen.

Zyklische Biegebeanspruchung und Materialermüdung

Eine der kritischsten Belastungsarten ist die zyklische Biegung. Besonders bei Festoon-Systemen oder Energieketten werden Kabel tausenden bis Millionen von Biegezyklen ausgesetzt.

Die Lebensdauer eines Kabels lässt sich näherungsweise durch Wöhlerkurven (S-N-Kurven) beschreiben, die den Zusammenhang zwischen Spannungsamplitude und Bruchzyklen darstellen. Untersuchungen zeigen, dass bereits eine Erhöhung der Biegespannung um 20 % die Lebensdauer um bis zu 50 % reduzieren kann.

Umwelteinflüsse

Industrielle Umgebungen variieren stark und stellen zusätzliche Herausforderungen dar:

• Korrosive Medien (z. B. Chemieanlagen) greifen Isolierungen und Leiter an

• Hohe Temperaturen (z. B. Stahlwerke) beschleunigen Alterungsprozesse

• Feuchtigkeit und Staub führen zu Isolationsfehlern

• UV-Strahlung kann Kunststoffmaterialien verspröden

Diese Faktoren wirken oft kombiniert und verstärken sich gegenseitig.

Mechanischer Abrieb und Torsion

Neben der Biegung wirken auch:

• Reibung an Führungssystemen

• Torsionskräfte bei unsachgemäßer Installation

• Stoßbelastungen durch ruckartige Bewegungen

Besonders kritisch ist die Kombination aus Biegung und Torsion, da sie zu Mikrorissen im Leiter führen kann.

Fehlplanung und Dimensionierungsfehler

Ein oft unterschätzter Faktor ist die falsche Auslegung:

• Zu kleiner Biegeradius

• Ungeeignete Kabeltypen für dynamische Anwendungen

• Unzureichende Zugentlastung

Diese Fehler können die Lebensdauer drastisch verkürzen – unabhängig von der Materialqualität.

Wartung, Sicherheit und Lebensdaueranalyse

Die Betriebssicherheit von Brückenkranen hängt maßgeblich von der systematischen Überwachung der Kabelsysteme ab. Moderne Instandhaltungsstrategien gehen weit über einfache Sichtprüfungen hinaus.

Klassische Inspektionsmethoden

Zu den grundlegenden Maßnahmen gehören:

• Sichtprüfung auf äußere Schäden

• Messung des Isolationswiderstands

• Kontrolle von Steckverbindungen

Diese Methoden sind jedoch stark erfahrungsabhängig und oft subjektiv.

Zustandsbasierte Instandhaltung (Condition Monitoring)

Ein moderner Ansatz ist die zustandsbasierte Wartung. Dabei werden kontinuierlich Daten erfasst:

• Temperaturprofile

• Vibrationsmuster

• elektrische Widerstände

Diese Daten ermöglichen eine frühzeitige Erkennung von Schäden.

Lebensdauerprognosemodelle

Ingenieurwissenschaftliche Modelle kombinieren:

• Materialdaten

• Lastzyklen

• Umgebungsbedingungen

Ein vereinfachtes Modell zur Lebensdauerabschätzung:

Sicherheitsaspekte

Kabelversagen kann schwerwiegende Folgen haben:

• Produktionsstillstand

• Sachschäden

• Personengefährdung

Daher gelten strenge Normen (z. B. DIN, ISO), die regelmäßige Prüfintervalle vorschreiben.

Moderne Technologien: Energieketten vs. Schleppkabel

Die Wahl des geeigneten Energiezuführungssystems ist entscheidend für die Effizienz und Zuverlässigkeit eines Brückenkrans.

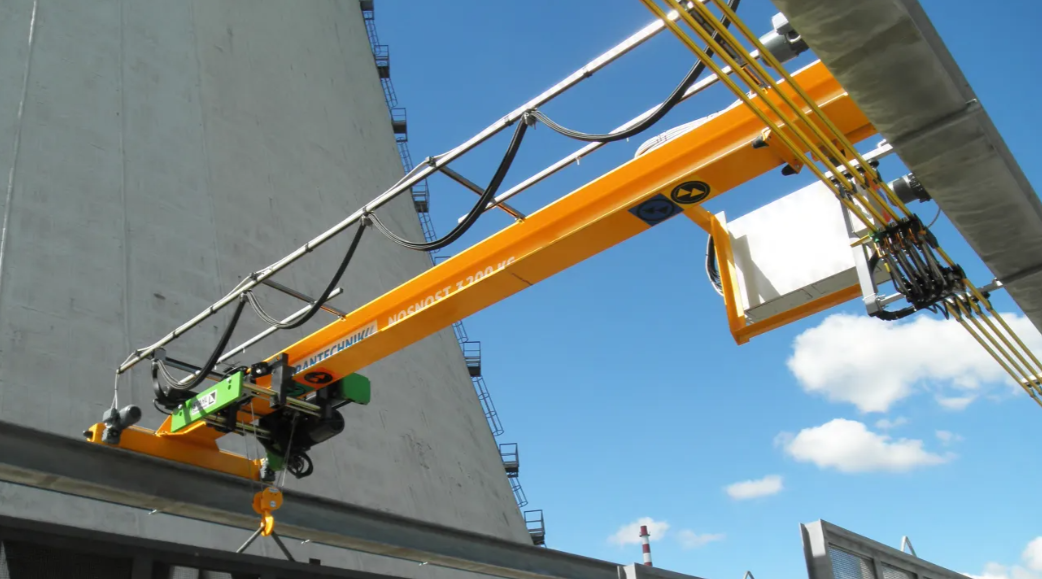

Schleppkabelsysteme (Festoon-Systeme)

Diese klassischen Systeme basieren auf frei hängenden Kabeln, die über Laufwagen geführt werden.

Vorteile:

• Geringe Anschaffungskosten

• Einfache Installation

Nachteile:

• Hoher Verschleiß durch unkontrollierte Bewegung

• Anfällig für Verheddern und mechanische Schäden

• Begrenzte Lebensdauer bei hoher Dynamik

Energieführungsketten

Energieketten führen Kabel kontrolliert in definierten Radien.

Technische Vorteile:

• Minimierung von Biegespannungen

• Schutz vor äußeren Einflüssen

• Hohe Wiederholgenauigkeit

Wirtschaftliche Vorteile:

• Reduzierte Wartungskosten

• Geringere Ausfallzeiten

• Längere Lebensdauer

Anwendungsszenarien

Leichte Anwendungen → Schleppkabel ausreichend

Schwerlast & Hochzyklenbetrieb → Energieketten klar überlegen

Zukunftsperspektiven und Forschungstrends

Die Entwicklung von Brückenkran-Kabelsystemen wird zunehmend durch Digitalisierung, neue Materialien und intelligente Überwachung geprägt.

Hochleistungsmaterialien

Neue Werkstoffe wie:

• Hochfeste Polymere

• Faserverstärkte Kunststoffe

• Synthetische Seile

ermöglichen:

• Gewichtsreduktion

• höhere Flexibilität

• verbesserte Ermüdungsfestigkeit

Fazit

Brückenkran-Kabel sind weit mehr als einfache Verbindungselemente – sie bilden eine zentrale Schnittstelle zwischen Energieversorgung, Steuerungstechnik und mechanischer Bewegung. Ihre Leistungsfähigkeit entscheidet maßgeblich über die Effizienz, Betriebssicherheit und Wirtschaftlichkeit ganzer Krananlagen.

Wie die Analyse gezeigt hat, unterscheiden sich die verschiedenen Kabeltypen – von Festoon-Kabeln über Kettenkabel bis hin zu Trommel- und Hängekabeln – nicht nur in ihrer Konstruktion, sondern vor allem in ihrem funktionalen Einsatzprofil. Eine anwendungsorientierte Auswahl ist daher kein optionaler Schritt, sondern eine grundlegende ingenieurtechnische Notwendigkeit.

Besonders deutlich wird, dass die größten Herausforderungen nicht in der elektrischen Leitfähigkeit liegen, sondern in der Beherrschung komplexer mechanischer und thermischer Belastungen. Zyklische Biegebeanspruchung, Torsion, Umwelteinflüsse und Materialermüdung wirken gleichzeitig und bestimmen die tatsächliche Lebensdauer eines Kabelsystems. In diesem Kontext gewinnen moderne Konzepte wie zustandsbasierte Wartung, Energieführungssysteme und intelligente Kabel zunehmend an Bedeutung.

Technologische Entwicklungen – insbesondere im Bereich hochflexibler Materialien, integrierter Sensorik und datengetriebener Instandhaltungsstrategien – deuten darauf hin, dass sich Brückenkran-Kabel in Richtung „smarter“, langlebiger und nachhaltiger Systeme entwickeln. Unternehmen, die frühzeitig in solche Technologien investieren, können nicht nur Ausfallzeiten reduzieren, sondern auch ihre Betriebskosten langfristig optimieren.

Abschließend lässt sich festhalten:

Die Zukunft effizienter Krananlagen liegt nicht allein in stärkeren Motoren oder moderner Steuerungstechnik, sondern ebenso in der intelligenten Auslegung und kontinuierlichen Überwachung ihrer Kabelsysteme. Wer Kabel als strategische Schlüsselkomponente versteht, schafft die Grundlage für höhere Zuverlässigkeit, Sicherheit und Wettbewerbsfähigkeit in einer zunehmend automatisierten Industrie.
